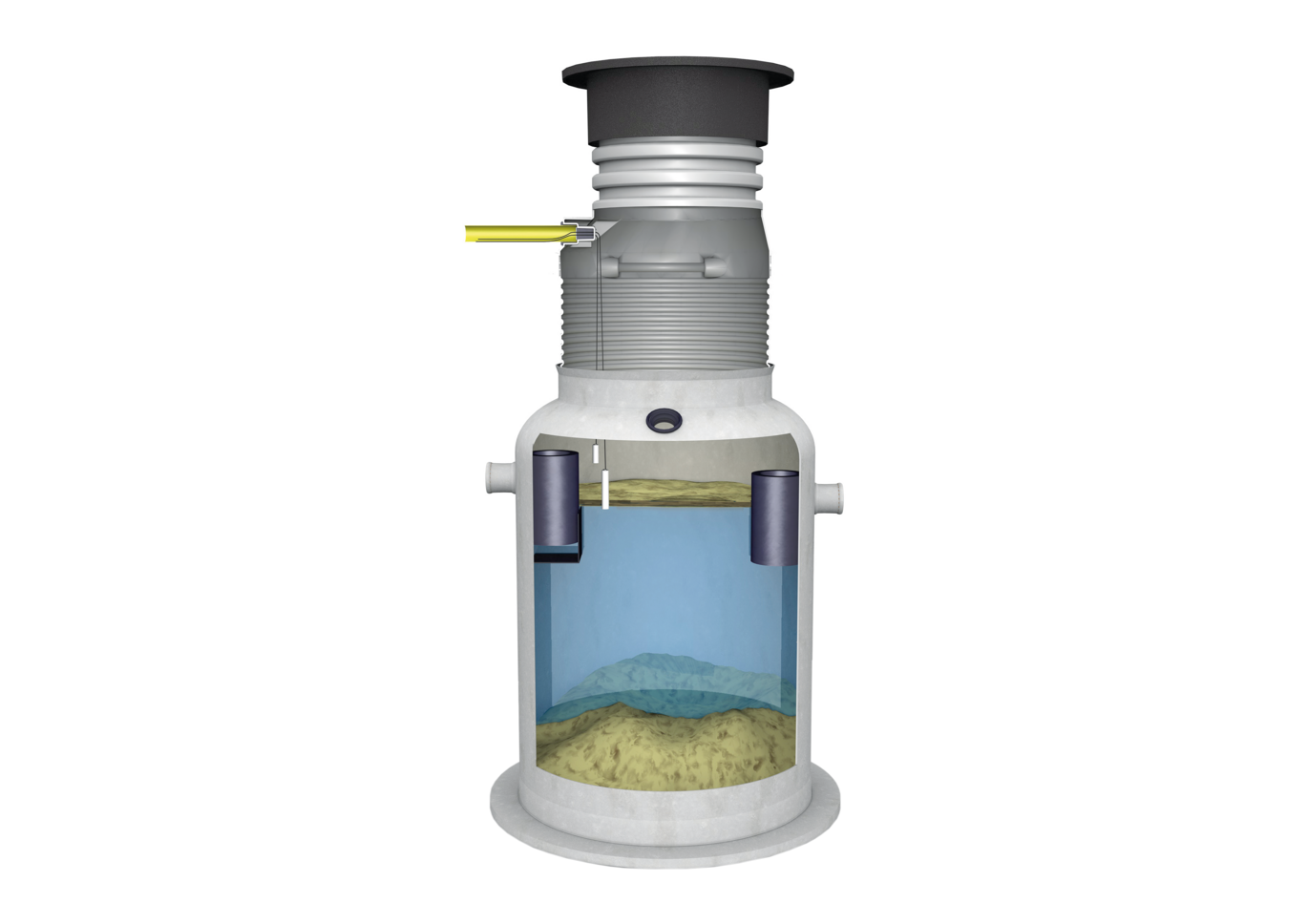

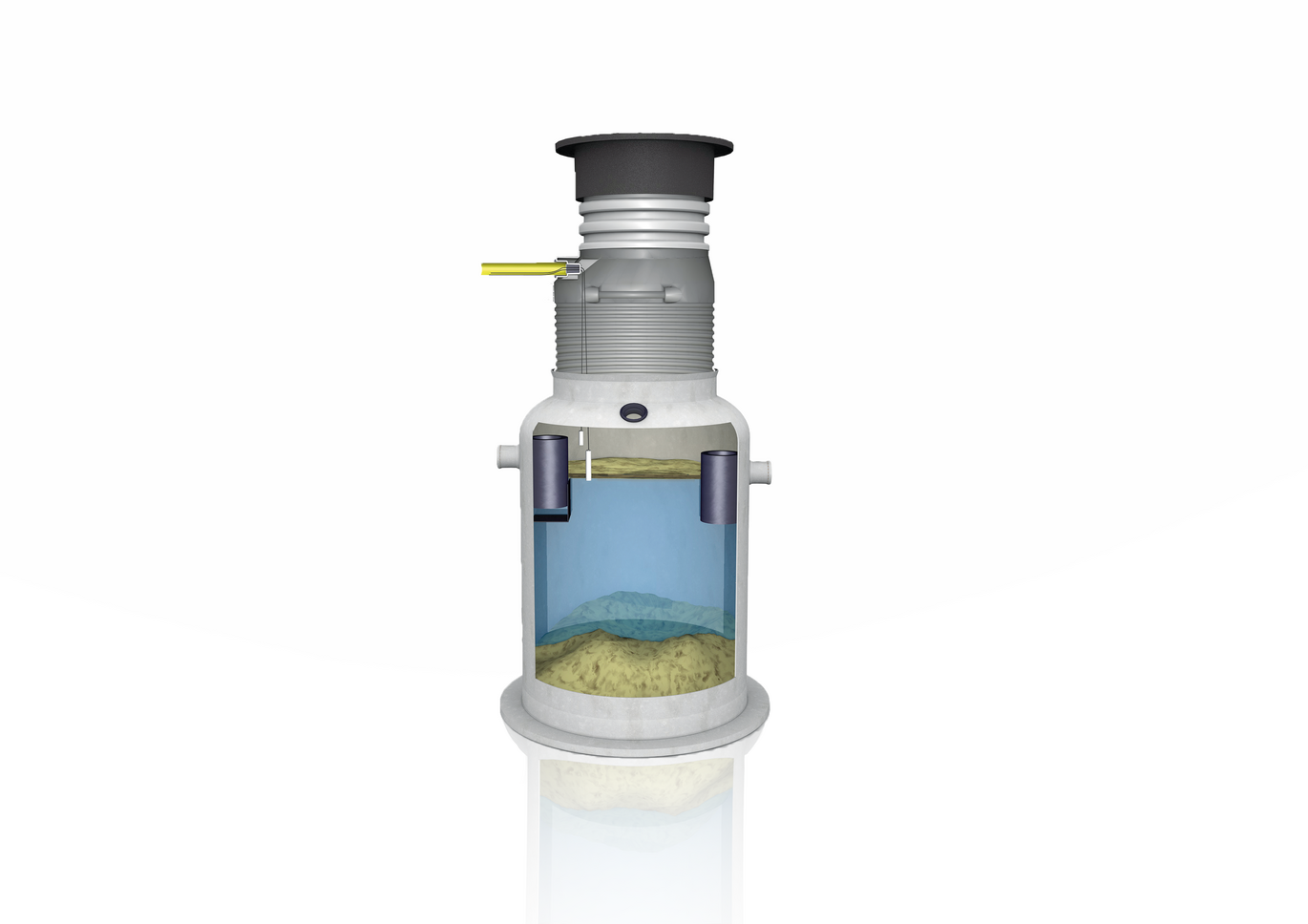

ACO Lipumax G, Lujitemuovi

Miksi valita Lipumax G

Itseankkuroituva – nopea ja helppo asennus
   
Kuormitusluokat A15 ja B125 ilman erillistä kuormantasauslaattaa
  
ACO PROCURAT T5-2 -rasvatila- ja padotushälytin

CE -merkitty EN 1825 -1 mukaisesti

Tuotteet myös Magicadissa

Rasvanerottimien mitoitustyökalu

Rasvanerotin standardien EN 1825 ja DIN 4040-100 mukaisesti
Integroidulla lietetilalla

Yksiosainen rakenne
Sisäosien valmistusmateriaali PEHD

ACO Lipumax G-esite (PDF; 2 MB)
Asennusohje (PDF; 1 MB)
Käyttö- ja huolto-ohje (PDF; 123 KB)
Lipumax G kaivokortit DWG (7Z; 1 MB)
Lipumax G kaivokortit PDF (7Z; 1 MB)
ACO Procurat-hälyttimen asennus- ja käyttöohje (PDF; 3 MB)
ACO Erottimien käyttöönottopöytäkirja (XLSX; 17 KB)
ACO Lipumax G DoP (PDF; 198 KB)

Nimelliskoko		Mitat
	H1	H2	D1	D2
	[mm]	[mm]	[mm]	[mm]

NS 2/200	845	775	1000	1246
NS 2/400	1180	1110	1000	1246
NS 4/400	1130	1060	1000	1246
NS 4/800	1395	1325	1200	1434
NS 7/700	1395	1325	1200	1434
NS 7/1400	1630	1560	1500	1759
NS 10/1000	1360	1290	1500	1759
NS 10/2000	1925	1855	1500	1759
NS 15/1500	1410	1340	1800	2014
NS 15/3000	2000	1930	1800	2014
NS 20/2000	1610	1540	1800	2014
NS 20/4000	2395	2325	1800	2014
NS 25/2500	1745	1675	2200	2455
NS 25/5000	2445	2375	2200	2455
