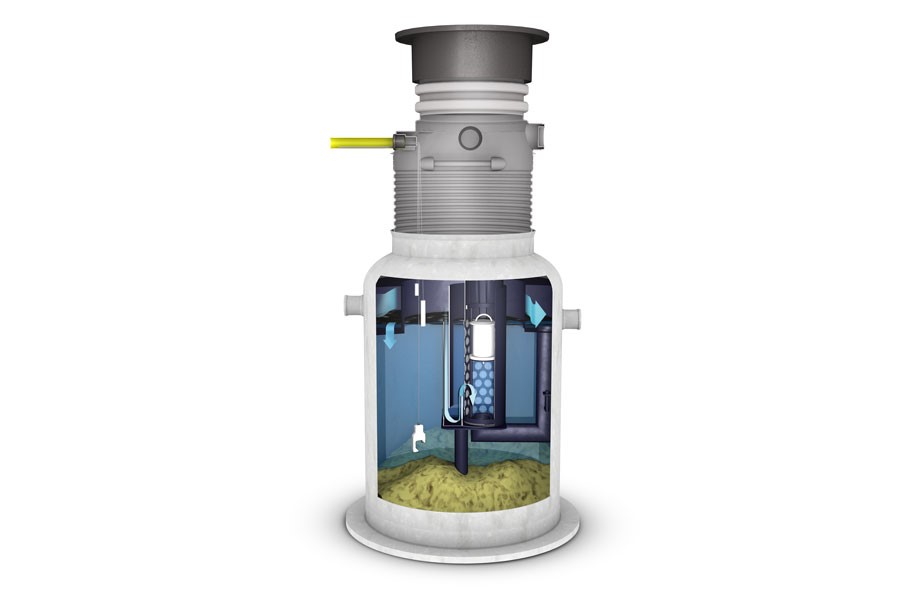

ACO Oleopator-Bypass G, Lujitemuovi

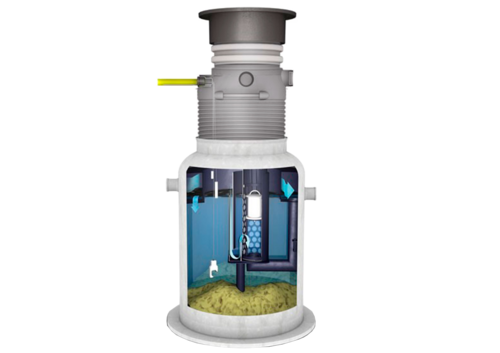

ACO Oleopator G Bypass Ilman Taustaa

Miksi valita Oleopator-Bypass G

Itseankkuroituva – nopea ja helppo asennus
Kevyt käsitellä, pienimmät NS-koot asennettavissa ilman nosturia
Kuormitusluokat A15 ja B125 ilman erillistä kuormantasauslaattaa
Soveltuu erinomaisesti normaaleille maaperäolosuhteille
Asennussyvyys mallista riippuen vakiona 2,5-3,1 metriin saakka, tilauksesta syvempään.

Tuotteet myös Magicadissa

Bybass-yksikkö
Koalisaattori
Integroitu hiekan- ja lietteenerotustila
Normin EN 476 mukainen huoltokuilu
Normin EN 858 edellyttämä automaattinen sulkulaite
Valmius tuuletusyhteelle
Nostolenkit

Kansi ACO ATLAS, luokka D400 (EN 124), vapaa aukko D600 mm, lukkiutuva ja hajutiivis
DN50-kaapelin suojaputkivaraus
ACO PROCURAT T5-1 -öljytilanhälytin
Soveltuu kokonaisvirtaamalle 60-300 l/s
Koot:

- NS 6/60–NS 30/300 sisältäen lietetilan

ACO Oleopator Bypass G-esite (PDF; 3 MB)
Käyttö- ja huolto-ohje (PDF; 397 KB)
Asennusohje (PDF; 2 MB)
Maahanasennettavat erottimet-esite (PDF; 2 MB)
Oleopator-Bypass G kaivokortit PDF (ZIP; 4 MB)
Oleopator-Bypass G kaivokortit DWG (ZIP; 9 MB)
ACO Erottimien käyttöönottopöytäkirja (XLSX; 17 KB)
ACO Oleopator-Bypass G DoP (PDF; 193 KB)

		Mitat
Nimelliskoko	H1	H2	D1	D2	Huoltokuilun kansisto
	[MM]	[mm]	[mm]	[mm]

NS 6/600	860	810	1500	1759	1 x DN 600
NS 6/1200	1160	1110	1500	1759	1 x DN 600
NS 6/1800	1725	1675	1500	1759	1 x DN 600
NS 8/800	1160	1110	1500	1759	1 x DN 600
NS 8/1600	1430	1380	1500	1759	1 x DN 600
NS 8/2400	2010	1960	1500	1759	1 x DN 600
NS 10/1000	1100	1050	1500	1759	1 x DN 600
NS 10/2000	1665	1615	1500	1759	1 x DN 600
NS 10/3000	2220	2170	1500	1759	1 x DN 600
NS 15/1500	1120	1070	2200	2455	1 x DN 600
NS 15/3000	1440	1390	2200	2455	1 x DN 600
NS 15/4500	1835	1785	2200	2455	1 x DN 600
NS 20/2000	1440	1390	2200	2455	1 x DN 600
NS 20/4000	2140	2090	2200	2455	1 x DN 600
NS 20/6000	2560	2510	2200	2455	1 x DN 600
NS 30/3000	1735	1635	2200	2455	1 x DN 800
NS 30/6000	2460	2360	2200	2455	1 x DN 800
NS 30/9000	3250	3150	2200	2455	1 x DN 800
