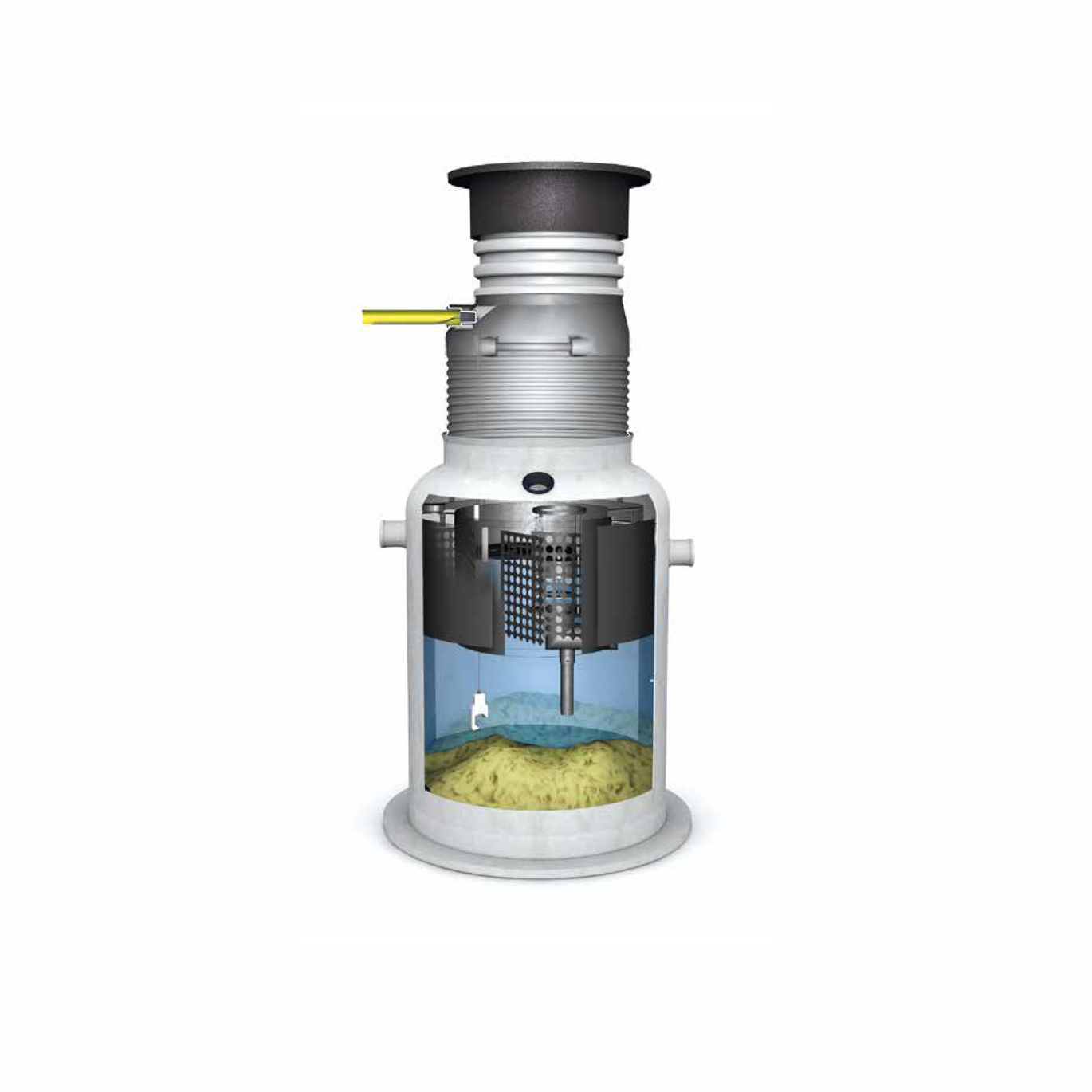

ACO Oleosmart G, Lujitemuovi

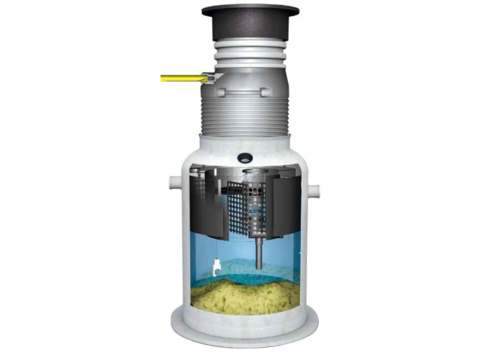

ACO Oleosmart G Ilman Taustaa

Miksi valita Oleosmart G

Itseankkuroituva – nopea ja helppo asennus
Kevyt käsitellä, pienimmät NS-koot asennettavissa ilman nosturia
Kuormitusluokat A15 ja B125 ilman erillistä kuormantasauslaattaa
Soveltuu erinomaisesti normaaleille maaperäolosuhteille
Asennussyvyys mallista riippuen vakiona 2,5-3,1 metriin saakka, tilauksesta syvempään.

Split Contraction -erotusyksikkö
Integroitu hiekan- ja lietteenerotustila
Normin EN 476 mukainen huoltokuilu
Normin EN 858 edellyttämä automaattinen sulkulaite
Tuuletusyhde
Nostolenkit

Kansi ACO ATLAS, luokka D400 (EN 124), vapaa aukko D600 mm, lukkiutuva ja hajutiivis
DN50-kaapelin suojaputkivaraus
ACO PROCURAT T5-1 -öljytilanhälytin
Koot:

- NS 4/400–NS 15/4500 sisältäen lietetilan

ACO Oleosmart G-esite (PDF; 1 MB)
Käyttö- ja huolto-ohjeet (PDF; 110 KB)
Maahanasennettavat erottimet-esite (PDF; 2 MB)
Oleosmart G kaivokortit PDF (ZIP; 3 MB)
Oleosmart G kaivokortit DWG (ZIP; 5 MB)
ACO Procurat-hälyttimen asennus- ja käyttöohje (PDF; 4 MB)
ACO Erottimien käyttöönottopöytäkirja (XLSX; 17 KB)
ACO Oleosmart G DoP (PDF; 170 KB)

		Mitat
Nimelliskoko	H1	H2	D1	D2	Huoltokuilun kansisto
	[mm]	[mm]	[mm]	[mm]

NS 4/400	1165	1145	1000	1246	1 x DN 600
NS 4/800	1675	1655	1000	1246	1 x DN 600
NS 6/600	1095	1075	1500	1759	1 x DN 600
NS 6/1200	1395	1375	1500	1759	1 x DN 600
NS 10/1000	1395	1375	1500	1759	1 x DN 600
NS 10/2000	1960	1940	1500	1759	1 x DN 600
NS 15/1500	1350	1330	2200	2455	1 x DN 600
NS 15/3000	1670	1650	2200	2455	1 x DN 600
NS 20/2000	1620	1600	2200	2455	1 x DN 600
NS 20/4000	2015	1995	2200	2455	1 x DN 600
