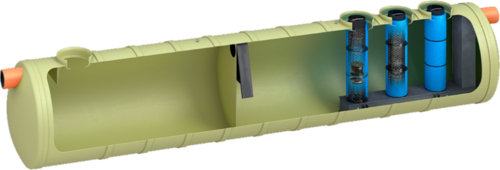

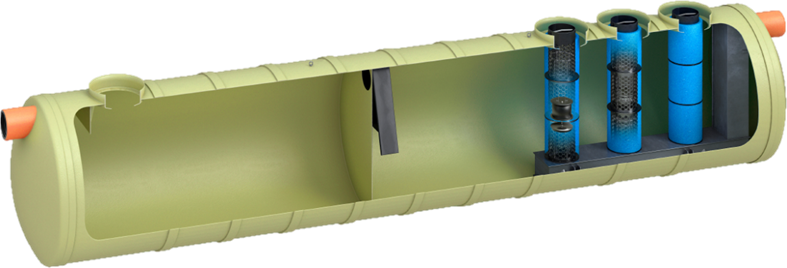

ACO Oleopator G-H vaaka, Lujitemuovi

Oleopator G Vaaka

Oleopator G-H mallisto (eng)

Koalisaattori
Normin EN 476 mukainen huoltokuilu
Normin EN 858 edellyttämä automaattinen sulkulaite
Valmius tuuletusyhteelle
DN50-kaapelin suojaputkivaraus
Nostolenkit

Kansi ACO ATLAS, luokka D400 (EN 124), vapaa aukko D600 mm, lukkiutuva ja hajutiivis
ACO PROCURAT T5-1 -öljytilanhälytin
Koot:

- NS 40 – NS 200 sisältäen lietetilan
- NS 300 ilman lietetilaa

Asennusohje (PDF; 2 MB)
ACO Erottimien käyttöönottopöytäkirja (XLSX; 17 KB)
ACO Oleopator G-H DoP (PDF; 178 KB)
Oleopator G-H NS40-NS100 DWG (ZIP; 3 MB)
Oleopator G-H NS40-NS100 PDF (ZIP; 2 MB)
Oleopator G-H NS150-NS300 DWG (ZIP; 7 MB)
Oleopator G-H NS150-NS300 PDF (ZIP; 1 MB)
ACO Procurat-hälyttimen asennus- ja käyttöohje (PDF; 4 MB)

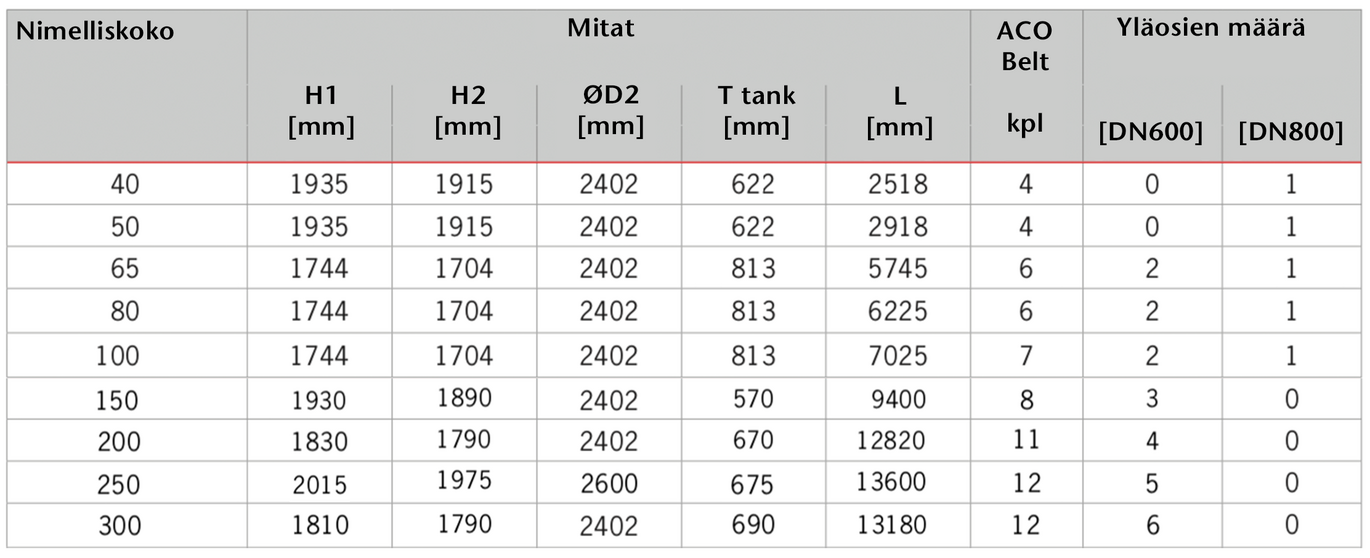

		Mitat					Yläosien määrä
Nimelliskoko	H1	H2	D2	TANK	L	ACO Belt
	[mm]	[mm]	[mm]	[mm]	[mm]	kpl	DN600	DN800

NS 40	1935	1915	2402	622	2518	4	0	1
NS 50	1935	1915	2402	622	2918	4	0	1
NS 65	1744	1704	2402	813	5745	6	2	1
NS 80	1744	1704	2402	813	6225	6	2	1
NS 100	1744	1704	2402	813	7025	7	2	1
NS 150	1930	1890	2402	570	9400	8	3	0
NS 200	1830	1790	2402	670	12820	11	4	0
NS 250	2015	1975	2600	675	13600	12	5	0
NS 300	1810	1790	2402	690	13180	12	6	0

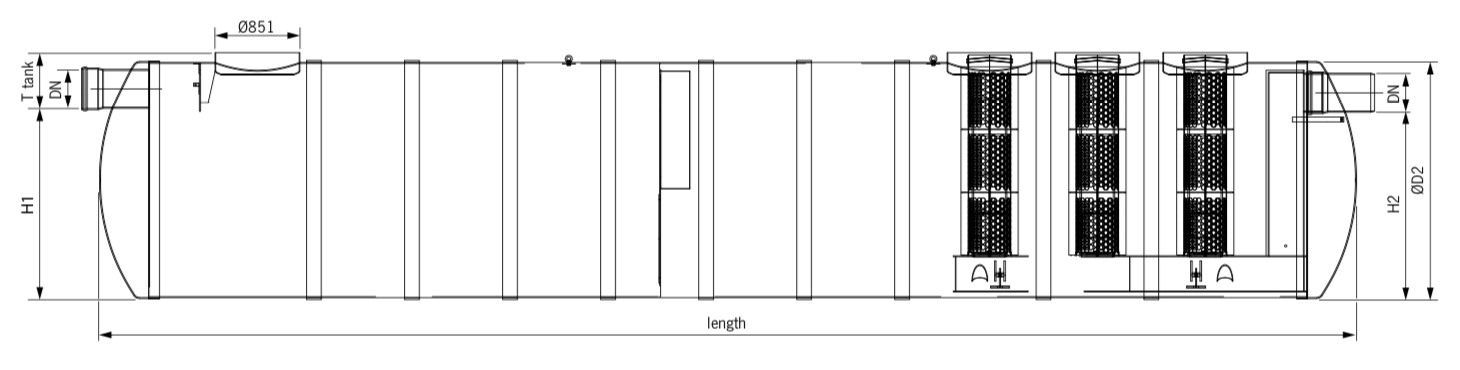

Oleopator G-H Mitat
