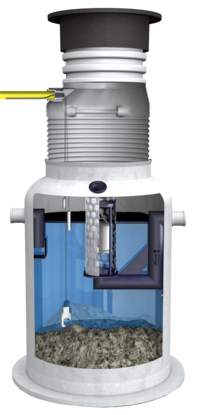

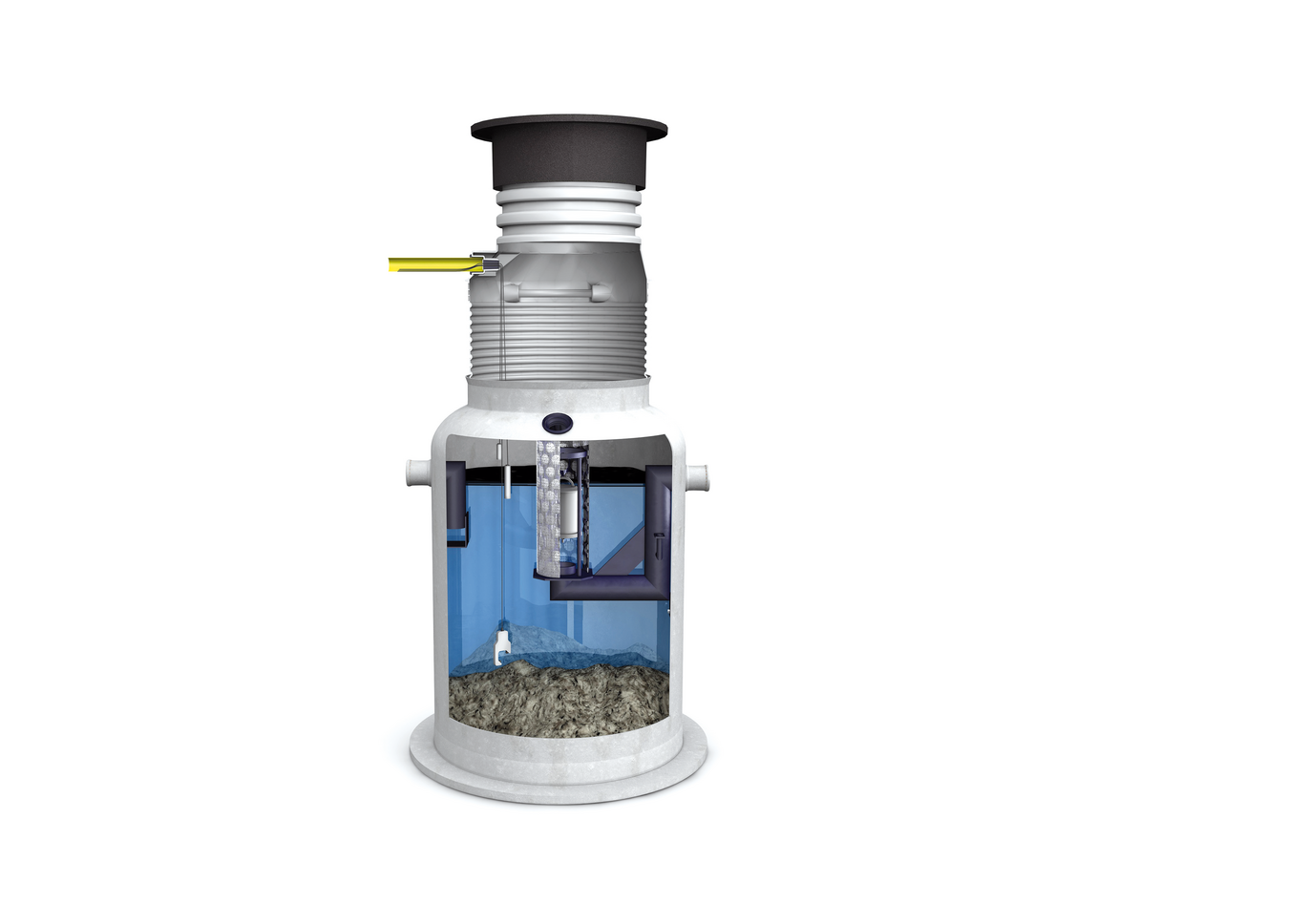

ACO Oleopator G, Lujitemuovi

ACO Oleopator G Ilman Taustaa

Miksi valita Oleopator G

Itseankkuroituva – nopea ja helppo asennus
Kevyt käsitellä, pienimmät NS-koot asennettavissa ilman nosturia
Kuormitusluokat A15 ja B125 ilman erillistä kuormantasauslaattaa
Soveltuu erinomaisesti normaaleille maaperäolosuhteille
Asennussyvyys mallista riippuen vakiona 2,5-3,1 metriin saakka, tilauksesta syvempään.

Tuotteet myös Magicadissa

Koalisaattori
Normin EN 476 mukainen huoltokuilu
Normin EN 858 edellyttämä automaattinen sulkulaite
Valmius tuuletusyhteelle
DN50-kaapelin suojaputkivaraus
Nostolenkit

Kansi ACO ATLAS, luokka D400 (EN 124), vapaa aukko D600 mm, lukkiutuva ja hajutiivis
ACO PROCURAT T5-1 -öljytilanhälytin
Koot:

- NS 3–NS 100 ilman lietetilaa
- NS 3/300–NS 50/5000 sisältäen lietetilan

ACO Oleopator G-esite (PDF; 3 MB)
Käyttö- ja huolto-ohje (PDF; 397 KB)
Asennusohje (PDF; 2 MB)
Maahanasennettavat erottimet-esite (PDF; 2 MB)
Oleopator G kaivokortit DWG (ZIP; 17 MB)
Oleopator G kaivokortit PDF (ZIP; 15 MB)
ACO Procurat-hälyttimen asennus- ja käyttöohje (PDF; 4 MB)
ACO Erottimien käyttöönottopöytäkirja (XLSX; 17 KB)
ACO Oleopator G DoP (PDF; 242 KB)

		Mitat
Nimelliskoko	H1	H2	D1	D2	Huoltokuilun kansisto
	[MM]	[mm]	[mm]	[mm]

NS 3/300	880	860	1000	1246	1 x DN 600
NS 3/600	1215	1195	1000	1246	1 x DN 600
NS 3/900	1480	1460	1200	1434	1 x DN 600
NS 4/3300	2295	2275	1500	1759	1 x DN 600
NS 4/4500	2170	2150	1800	2014	1 x DN 600
NS 6/600	1165	1145	1000	1246	1 x DN 600
NS 6/1200	1430	1410	1200	1434	1 x DN 600
NS 6/1800	1665	1645	1500	1759	1 x DN 600
NS 6/3200	1730	1710	1800	2014	1 x DN 600
NS 6/4200	2120	2100	1800	2014	1 x DN 600
NS 6/5200	2515	2495	1800	2014	1 x DN 600
NS 8/1800	1665	1645	1500	1759	1 x DN 600
NS 8/2500	1960	1940	1500	1759	1 x DN 600
NS 8/3200	1730	1710	1800	2014	1 x DN 600
NS 8/5200	2515	2495	1200	2014	1 x DN 600
NS 10/1000	1430	1410	1200	1434	1 x DN 600
NS 10/2000	1665	1645	1500	1759	1 x DN 600
NS 10/2500	1960	1940	1500	1759	1 x DN 600
NS 10/3200	1730	1710	1800	2014	1 x DN 600
NS 10/5200	2515	2495	1800	2014	1 x DN 600
NS 15	1055	1035	1500	1759	1 x DN 600
NS 15/1500	1355	1335	1500	1759	1 x DN 600
NS 15/3000	2205	2185	1500	1759	1 x DN 600
NS 15/6200	2260	2240	2200	2455	1 x DN 600
NS 20	1055	1035	1500	1759	1 x DN 600
NS 20/3000	1920	1900	1500	1759	1 x DN 600
NS 20/4000	1890	1870	2200	2455	1 x DN 600
NS 20/6000	2285	2265	2200	2455	1 x DN 600
NS 30	1035	1015	1500	1759	1 x DN 800
NS 30/3000	1820	1800	2200	2455	1 x DN 600
NS 30/6000	2520	2500	2200	2455	1 x DN 600
NS 40	1255	1235	2200	2455	1 x DN 800
NS 40/4000	2110	2090	2200	2455	1 x DN 800
NS 50	1455	1435	2200	2455	1 x DN 800
NS 50/5000	2285	2265	2200	2455	1 x DN 800
