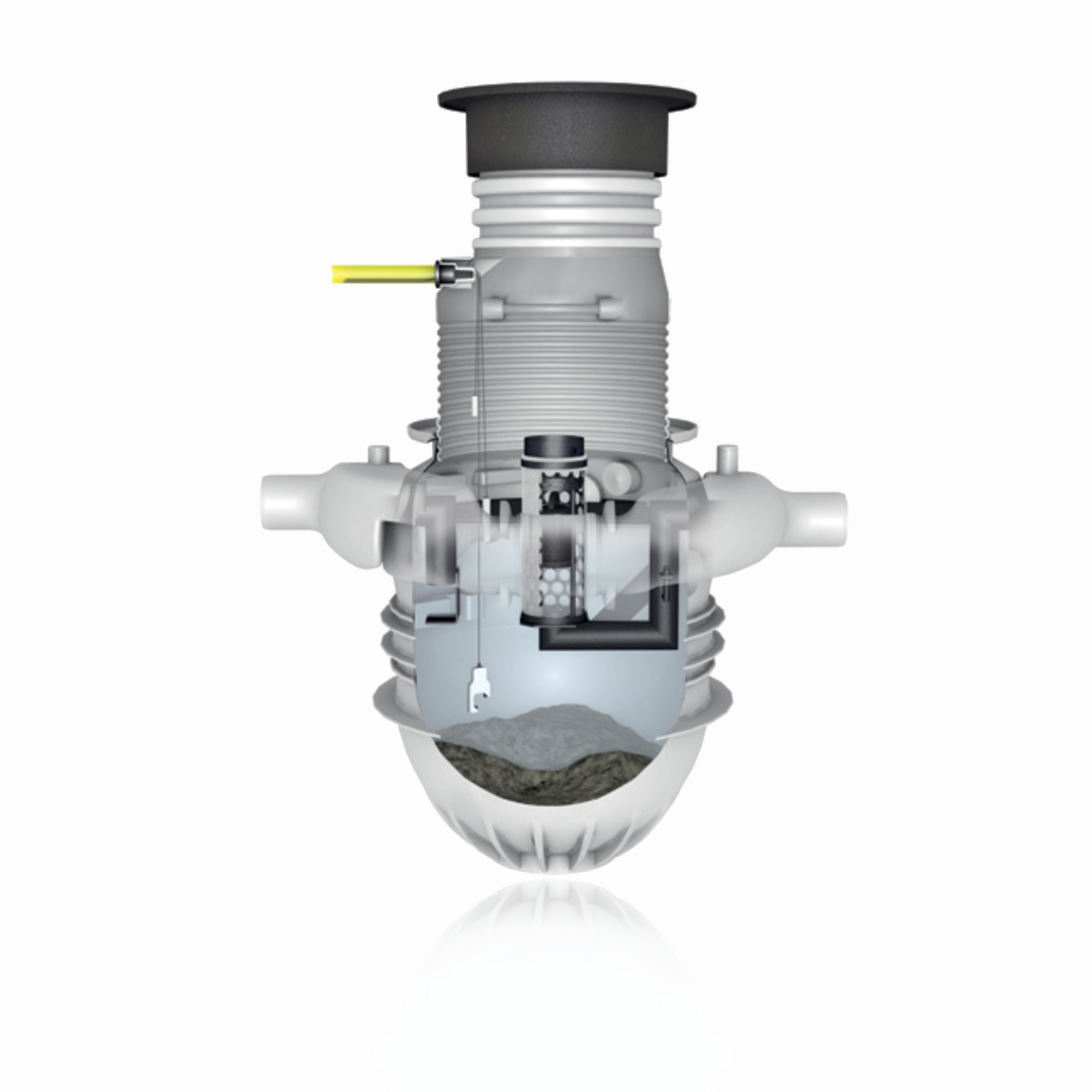

ACO Oleopator-Bypass P, Polyeteeni

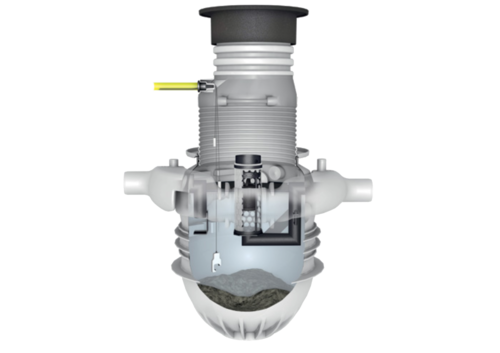

Oleopator P Bypass Ilman Taustaa

Miksi valita Oleopator-Bypass P

Itseankkuroituva painontasauslaatalla
Kevyt käsitellä
Soveltuu erinomaisesti hyville maaperäolosuhteille
Kuormitusluokat A15 ja B125 ilman erillistä kuormantasauslaattaa
Asennussyvyys tuloyhteeseen 2 metriin asti

Tuotteet myös Magicadissa

Bybass-yksikkö
Koalisaattori
Integroitu hiekan- ja lietteenerotustila
Normin EN 476 mukainen huoltokuilu
Normin EN 858 edellyttämä automaattinen sulkulaite
Valmius tuuletusyhteelle
Nostolenkit

Kansi ACO ATLAS, luokka D400 (EN 124), vapaa aukko D600 mm, lukkiutuva ja hajutiivis
DN50-kaapelin suojaputkivaraus
ACO PROCURAT T5-1 -öljytilanhälytin
Soveltuu kokonaisvirtaamalle 15–50 l/s
Koot:

- NS 3/15–NS 10/50 sisältäen lietetilan

Oleopator-Bypass P-esite (PDF; 2 MB)
Asennusohje (PDF; 3 MB)
Maahanasennettavat erottimet-esite (PDF; 2 MB)
Käyttö- ja huolto-ohje (PDF; 397 KB)
Oleopator-Bypass P kaivokortit PDF (ZIP; 1 MB)
Oleopator-Bypass P kaivokortit DWG (ZIP; 4 MB)
ACO Procurat-hälyttimen asennus- ja käyttöohje (PDF; 4 MB)
ACO Erottimien käyttöönottopöytäkirja (XLSX; 17 KB)
ACO Oleopator-Bypass P DoP (PDF; 166 KB)

		Mitat
Nimelliskoko	Lietetila	D	H	H1	H2
	[l]	[mm]	[mm]	[mm]	[mm]

NS 3/450	450	200	1377	1020	950
NS 3/670	670	200	1594	1230	1160
NS 3/950	950	200	1865	1500	1430
NS 6/660	660	250	1594	1210	1140
NS 6/1210	1210	250	2129	1740	1670
NS 8/820	820	250	1865	1470	1400
NS 10/1080	1080	250	2129	1740	1670

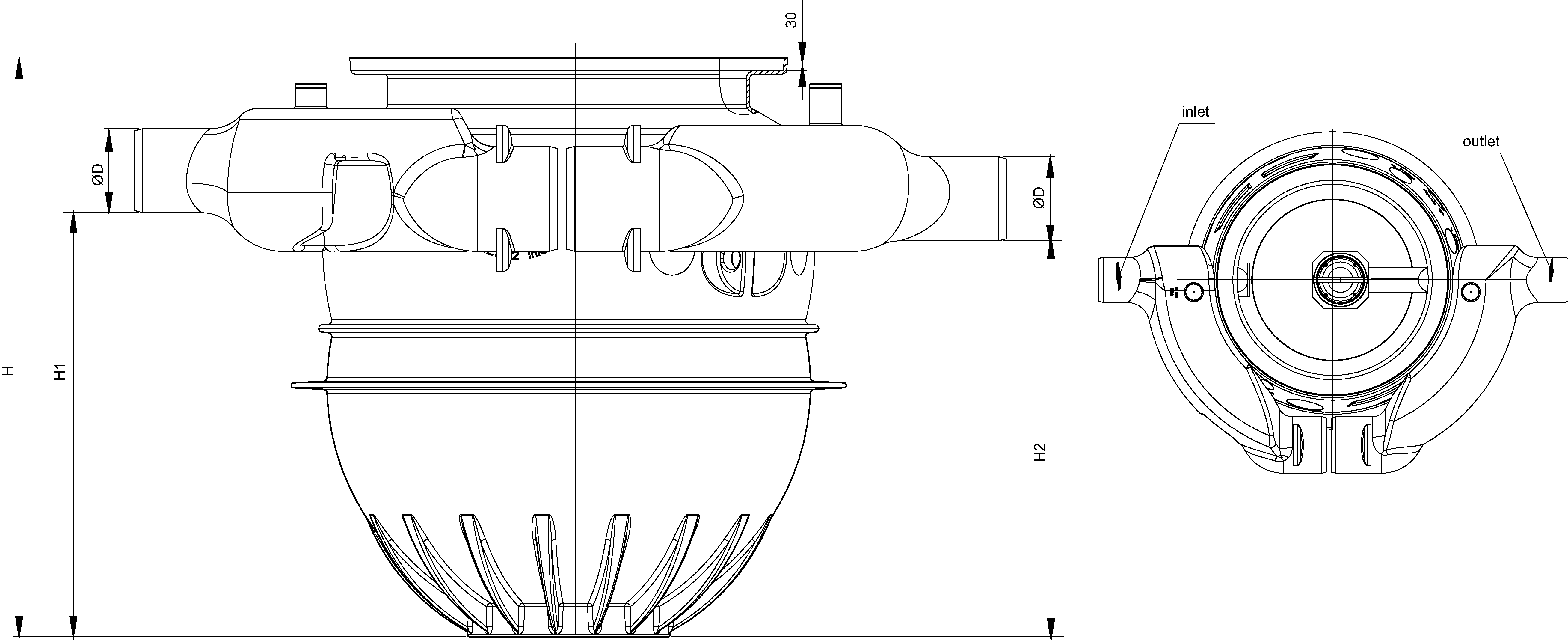

Oleopator Bypass Mitat
