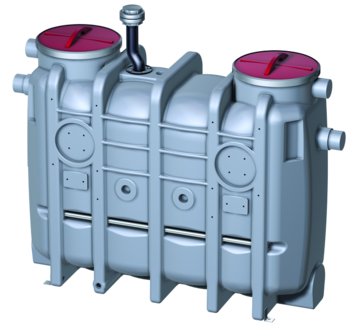

Lipujet P-OD
Tuotetiedot
Dokumentit
- Lipujet-esite (PDF; 537 KB)
- ACO Lipujet asennus-, käyttö- ja huolto-ohjeet (PDF; 3 MB)
- ACO Grease disposal concepts (PDF; 25 MB)
- Kaivokortit Lipujet P-OD DWG NS 1-10 (DWG; 4 MB)
- Kaivokortit Lipujet P-OD PDF NS 1-10 (ZIP; 2 MB)
- Kaivokortit Lipujet P-OD PDF NS 15-30 (ZIP; 910 KB)
- Kaivokortit Lipujet P-OD DWG NS 15-30 (ZIP; 292 KB)
- ACO Erottimien käyttöönottopöytäkirja (XLSX; 17 KB)
- ACO Procurat-hälyttimen asennus- ja käyttöohje (PDF; 4 MB)

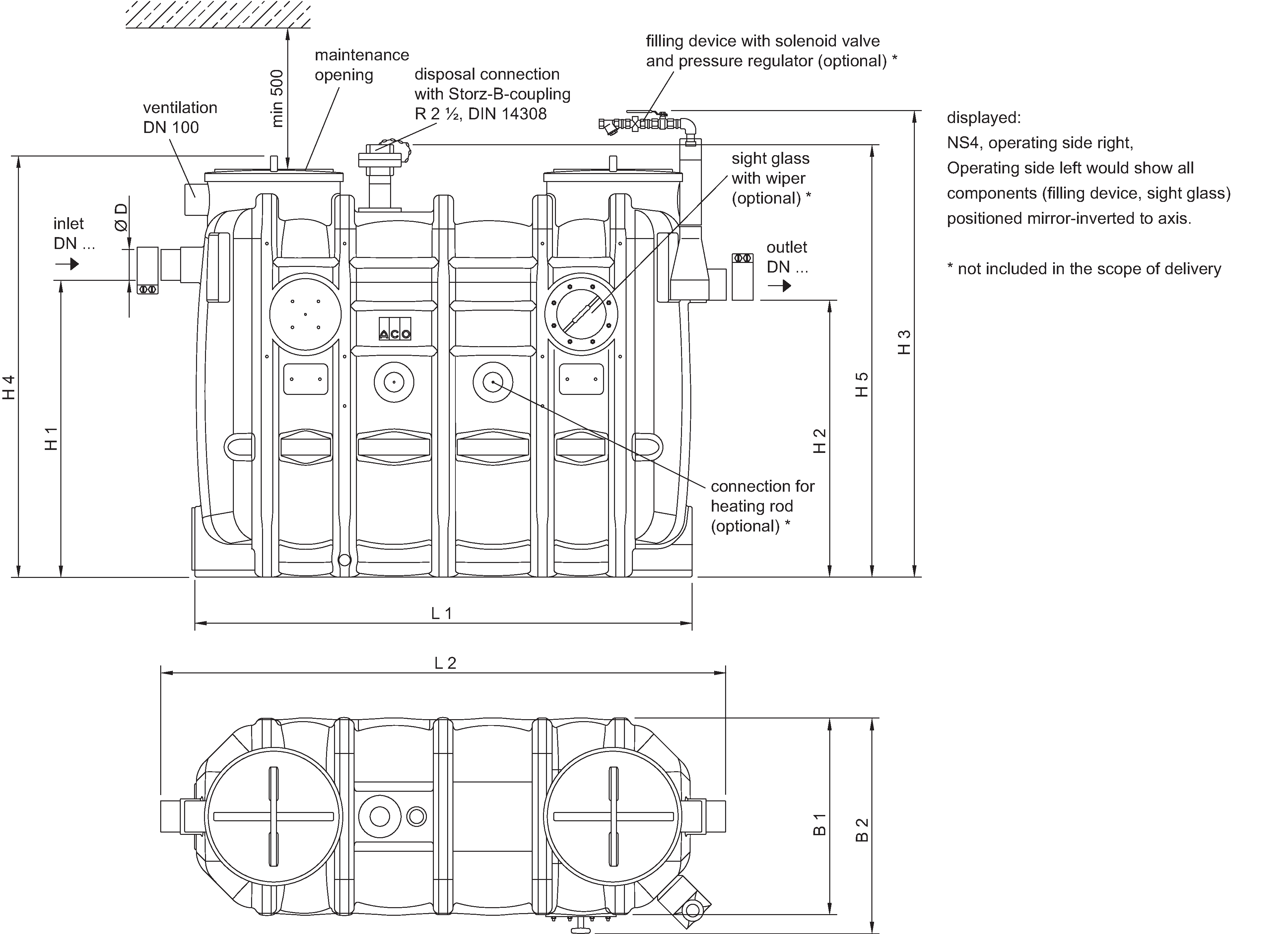

Nimelliskoko | Mitat | |||||||||
L1 | L2 | H1 | H2 | H3 | H4 | H5 | W1 | W2 | D | |
[mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |
NS 1 | 1100 | 1300 | 830 | 760 | 1480 | 1300 | 1350 | 700 | 770 | 110 |
NS 2 | 1100 | 1300 | 1055 | 985 | 1680 | 1500 | 1550 | 700 | 770 | 110 |
NS 3 | 1450 | 1650 | 1055 | 985 | 1680 | 1500 | 1550 | 700 | 770 | 110 |
NS 4 | 1760 | 2000 | 1055 | 985 | 1680 | 1500 | 1550 | 700 | 770 | 110 |
NS 5.5 | 1760 | 2000 | 1250 | 1180 | 1880 | 1700 | 1750 | 950 | 1020 | 160 |
NS 7 | 1960 | 2200 | 1250 | 1180 | 1880 | 1700 | 1750 | 950 | 1020 | 160 |
NS 8.5 | 2250 | 2485 | 1250 | 1180 | 1880 | 1700 | 1750 | 950 | 1020 | 160 |
NS 10 | 2450 | 2690 | 1250 | 1180 | 1880 | 1700 | 1750 | 950 | 1020 | 160 |
