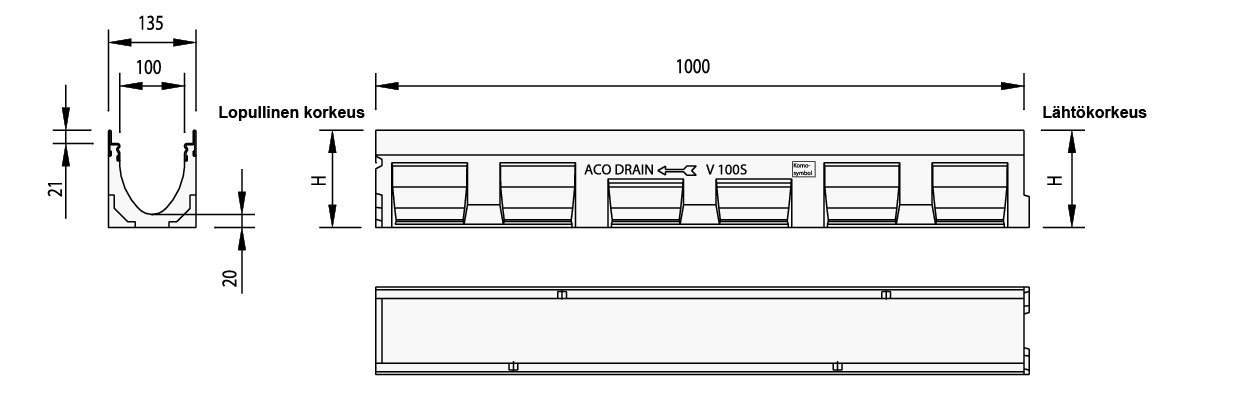

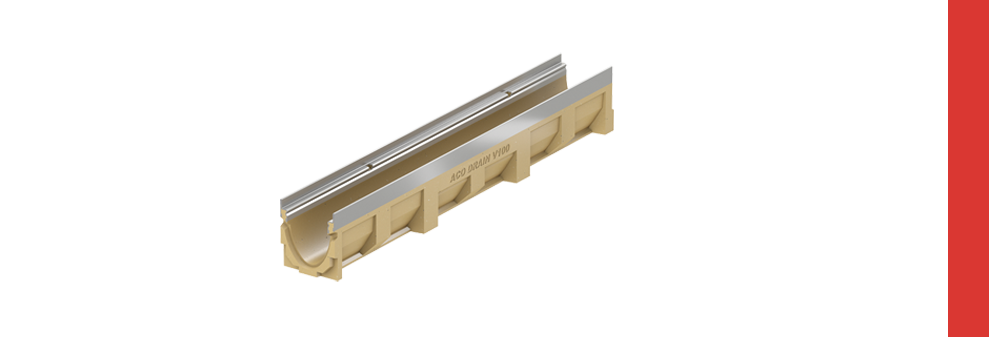

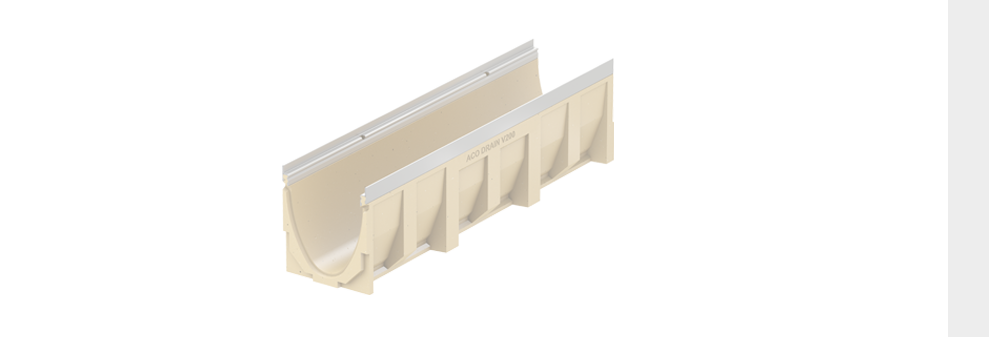

ACO Multiline V100S/G/E
| 3 eri reunavaihtoehtoa | V100S = sinkitty, V100G = valurauta ja V100E RST. |
| 5 eri kuormitusluokan ritilöitä | A – E |
| 4 eri ritilämateriaalia | Sinkitty, valurauta, RST ja komposiitti |

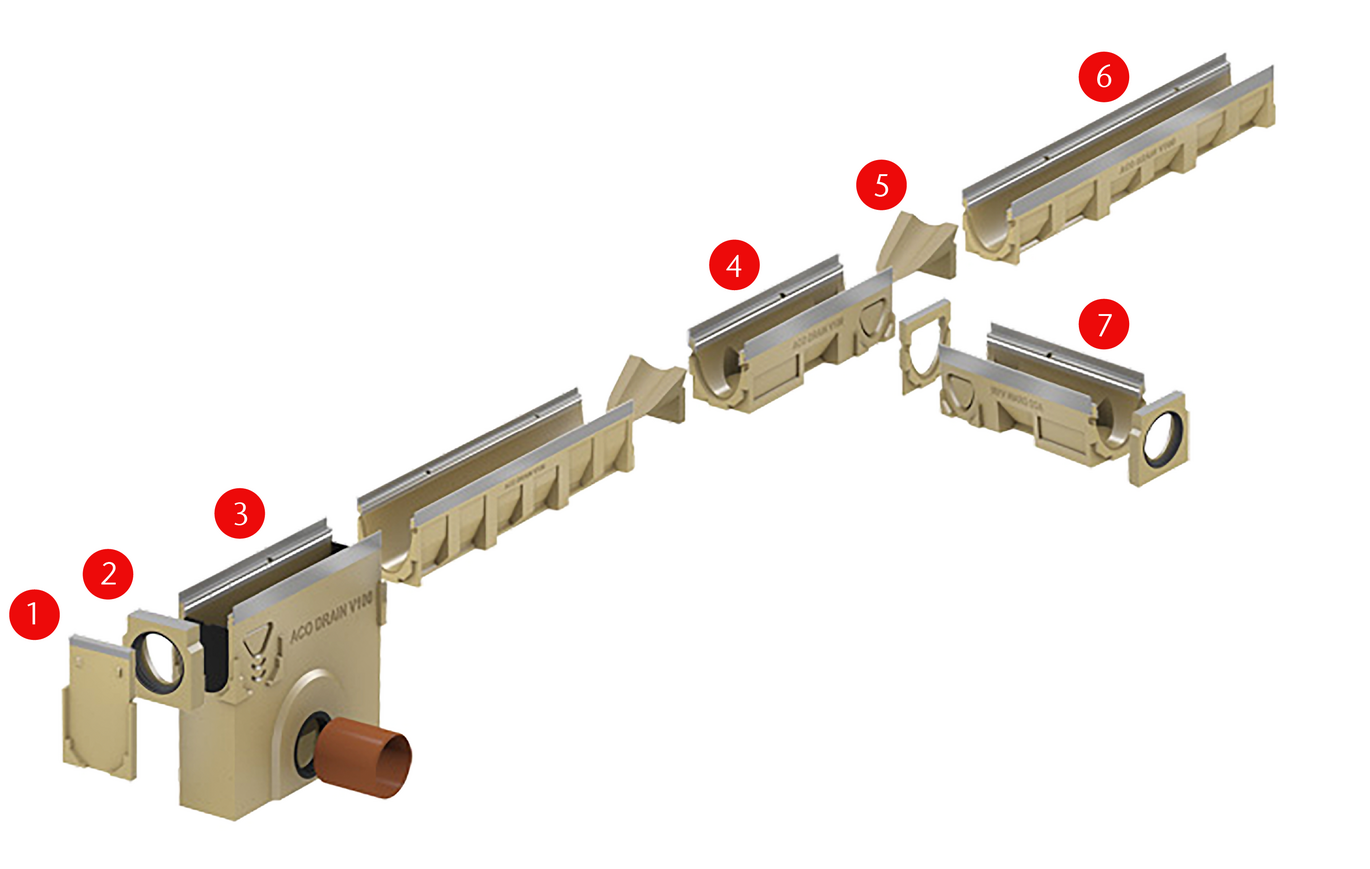

Multiline -linjakuivatusratkaisut antavat arkkitehdeille vapaat kädet luoda ainutlaatuisia suoria pintoja, eikä kaivot hankaloita suurienkaan kivikokojen käyttöä. ACO Multiline -järjestelmä on helppo asentaa, sen ainutlaatuinen V-poikkileikkaus ja erittäin vahva polymeeribetoni tarjoavat hyvät hydrauliset ominaisuudet, jotka kestävät korkeita kuormitusvaatimuksia. Aco Drain Multiline on testattu, sertifioitu ja CE-merkitty EN 1433 standardin mukaisesti.
ACO-konfiguraattorin avulla voit valita mieluisesi ritilän käyttökohteen, ulkonäön ja alueen pintamateriaalin mukaan.
Ritilät on jaettu kuormitusluokan, eli kannen kantavuuden perusteella luokkiin A – E, jotka vaihtelevat ritilän leveyden ja materiaalin perusteella. Voit selata ritilävaihtoehtoja Multiline 100 järjestelmälle alta.
Kuormitusluokka A 15
Soveltuvuus: Jalankulkutiet, pyörätiet, kotipihat, autotallin edustat

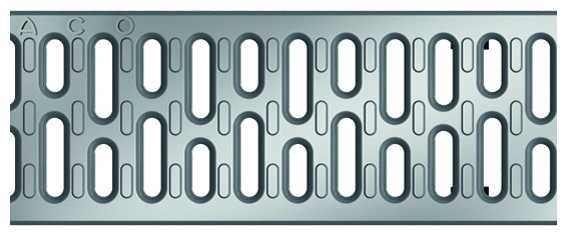

Uraritilä A15
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 123 | 10 | 312 | 1.9 | 12610 |
| 500 | 123 | 10 | 312 | 0.9 | 12611 | |
| Ruostumaton teräs | 1000 | 123 | 10 | 312 | 2.0 | 12640 |
| 500 | 123 | 10 | 312 | 1.1 | 12641 |

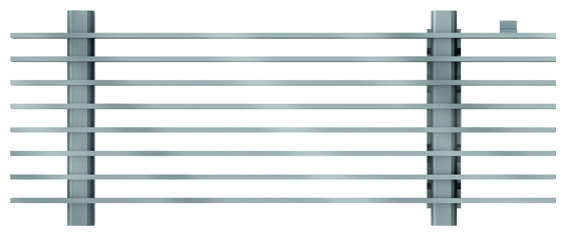

Säleritilä A15
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 123 | 11 | 920 | 3.2 | 12602 |
| 500 | 123 | 11 | 920 | 1.8 | 12603 | |
| Ruostumaton teräs | 1000 | 123 | 11 | 920 | 3.2 | 12604 |
| 500 | 123 | 11 | 920 | 1.5 | 12605 |

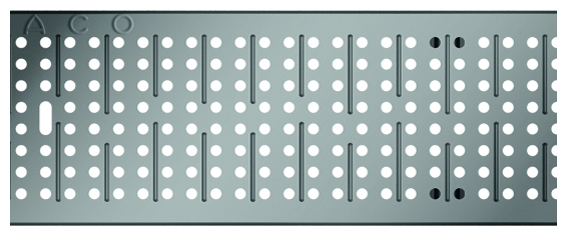

Reikäritilä A15
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 123 | 6 | 178 | 2.9 | 12666 |
| 500 | 123 | 6 | 178 | 1.4 | 12667 | |
| Ruostumaton teräs | 1000 | 123 | 6 | 178 | 2.9 | 12664 |
| 500 | 123 | 6 | 178 | 1.4 | 12665 |
Kuormitusluokka B 125
Soveltuvuus: Yksityiset paikoitusalueet, kevyen autoliikenteen väylät

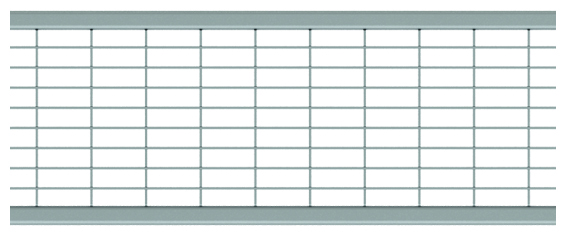

Verkkoritilä B125
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 123 | 30 x 10 | 845 | 3.2 | 132560 |
| 500 | 123 | 30 x 10 | 845 | 1.6 | 132561 | |
| Ruostumaton teräs | 1000 | 123 | 30 x 10 | 845 | 3.2 | 132559 |
| 500 | 123 | 30 x 10 | 845 | 1.6 | 132542 |

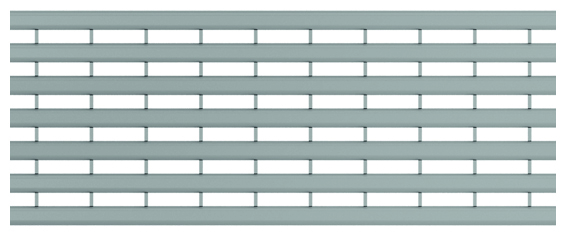

Pitkäritilä B125
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 123 | 8 | 430 | 3.9 | 132555 |
| 500 | 123 | 8 | 430 | 1.9 | 132550 | |
| Ruostumaton teräs | 1000 | 123 | 8 | 430 | 3.9 | 132556 |
| 500 | 123 | 8 | 430 | 1.9 | 132551 |

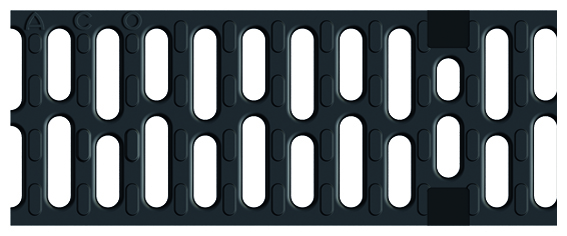

Valurautaritilä B125
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 123 | 12 | 371 | 2.3 | 12676 |
Rimaritilä B125
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Ruostumaton teräs | 1000 | 123 | 6 | 465 | 3.6 | 132557 |
| 500 | 123 | 6 | 465 | 1.8 | 132552 |

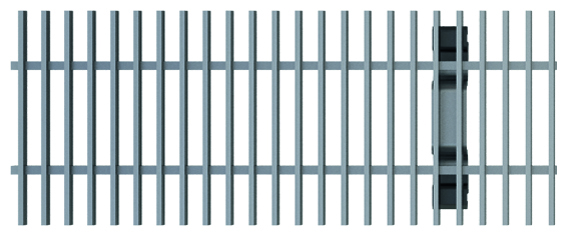

Ladder-ritilä B125
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 123 | 10 | 676 | 6.5 | 12606 |
| 500 | 123 | 10 | 676 | 3.3 | 12607 | |
| Ruostumaton teräs | 1000 | 123 | 10 | 676 | 6.5 | 12608 |
| 500 | 123 | 10 | 676 | 3.3 | 12609 |

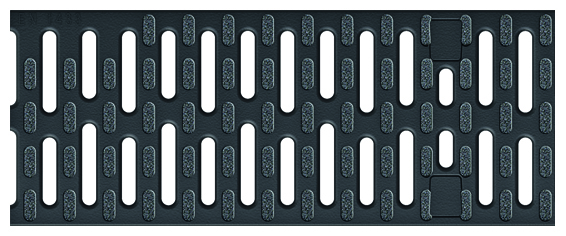

Komposiittiritilä B125
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Muovi | 500 | 123 | 8 | 284 | 0.9 | 132710 |

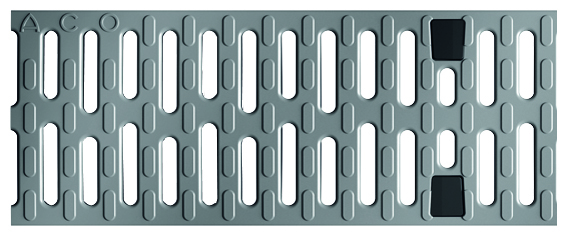

Komposiittiritilä B125
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Muovi | 500 | 123 | 8 | 284 | 0.8 | 132267 |
Kuormitusluokka C 250
Soveltuvuus: Kevyen huoltoliikenteen alueet (esim, jakeluautot), paikoitusalueet ja laatoitetut alueet
Valurautaritilä C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 123 | 12 | 371 | 3.2 | 12670 |
Uraritilä C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 123 | 10 | 312 | 4.3 | 12614 |
| 500 | 123 | 10 | 312 | 2.2 | 12615 | |
| Ruostumaton teräs | 1000 | 123 | 10 | 312 | 2.6 | 12644 |
| 500 | 123 | 10 | 312 | 1.5 | 12645 |

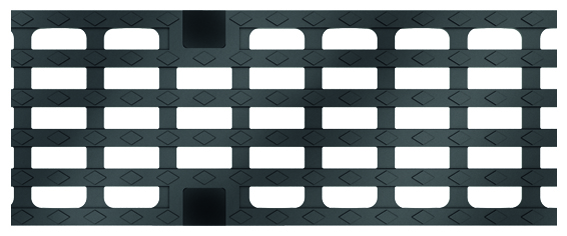

Valurautaritilä C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 123 | 31 x 12 | 433 | 3.5 | 12673 |

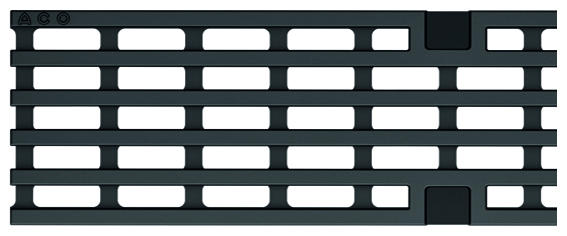

Valurautaritilä C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 123 | 38 x 12.5 | 470 | 5.1 | 132081 |

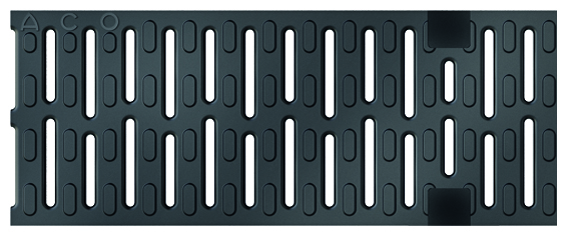

Valurautaritilä C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 123 | 5 | 191 | 3.8 | 12675 |
Reikäritilä C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 123 | 6 | 178 | 4.8 | 12656 |
| 500 | 123 | 6 | 178 | 2.3 | 12657 | |
| Ruostumaton teräs | 1000 | 123 | 6 | 178 | 4.8 | 12654 |
| 500 | 123 | 6 | 178 | 2.3 | 12655 |
Komposiittiritilä C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Muovi | 500 | 123 | 8 | 284 | 1.0 | 132720 |
Komposiittiritilä C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Muovi | 500 | 123 | 8 | 284 | 0.9 | 132266 |

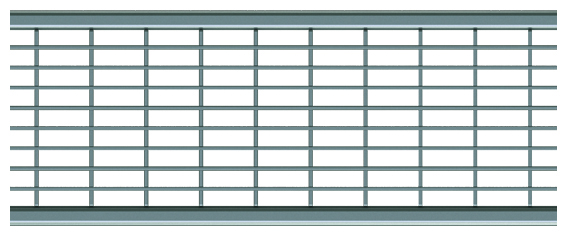

Verkkoritilä C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 123 | 30 x 10 | 800 | 4.8 | 132880 |
| 500 | 123 | 30 x 10 | 800 | 2.4 | 132881 | |
| Ruostumaton teräs | 1000 | 123 | 30 x 10 | 800 | 4.0 | 132882 |
| 500 | 123 | 30 x 10 | 800 | 2.0 | 132883 |

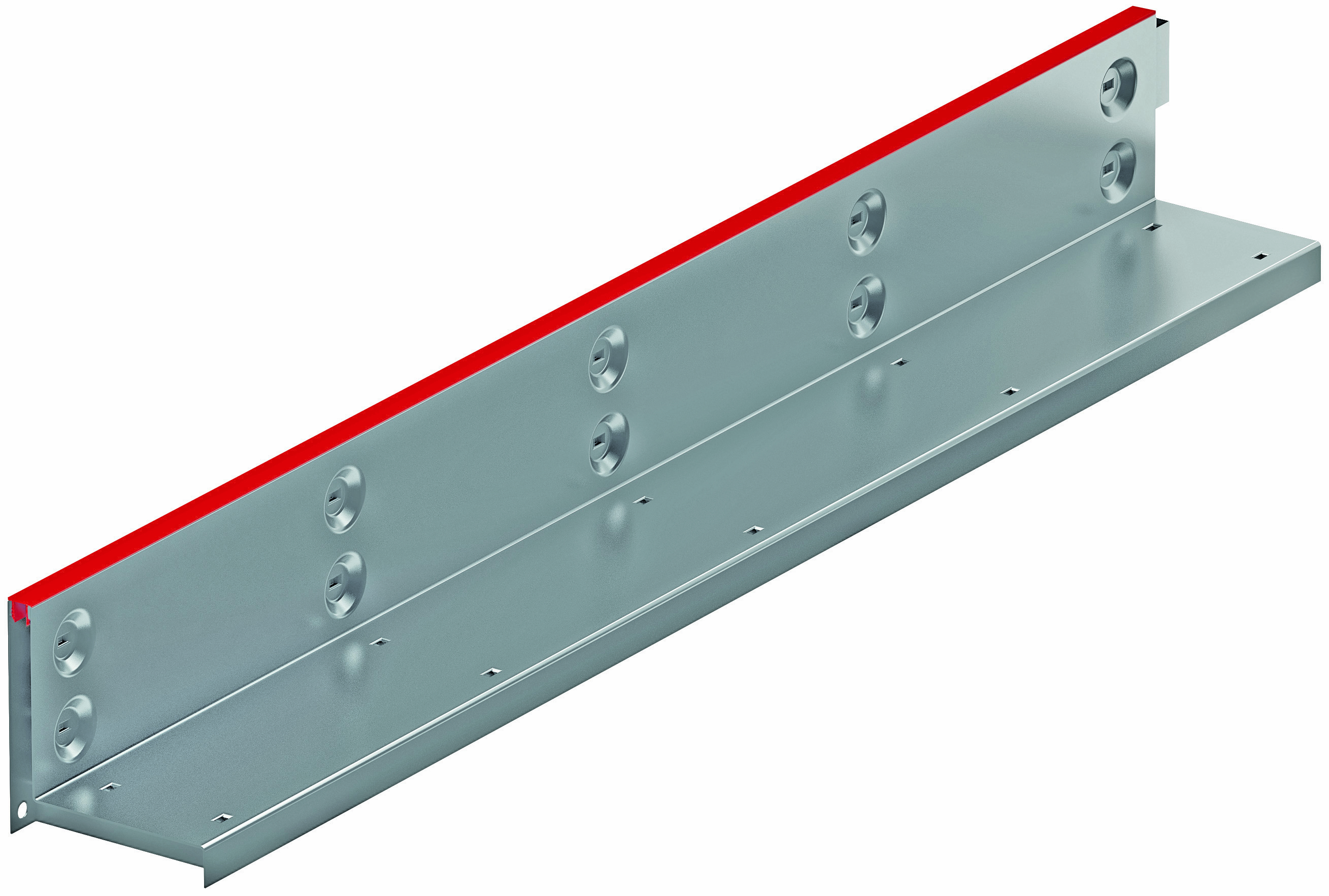

Brickslot kansi C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 130 | 10 | 100 | 4.7 | 445598 |
| 500 | 130 | 10 | 100 | 2.4 | 445599 | |
| Ruostumaton teräs | 1000 | 130 | 10 | 100 | 4.7 | 445600 |
| 500 | 130 | 10 | 100 | 2.4 | 445601 |

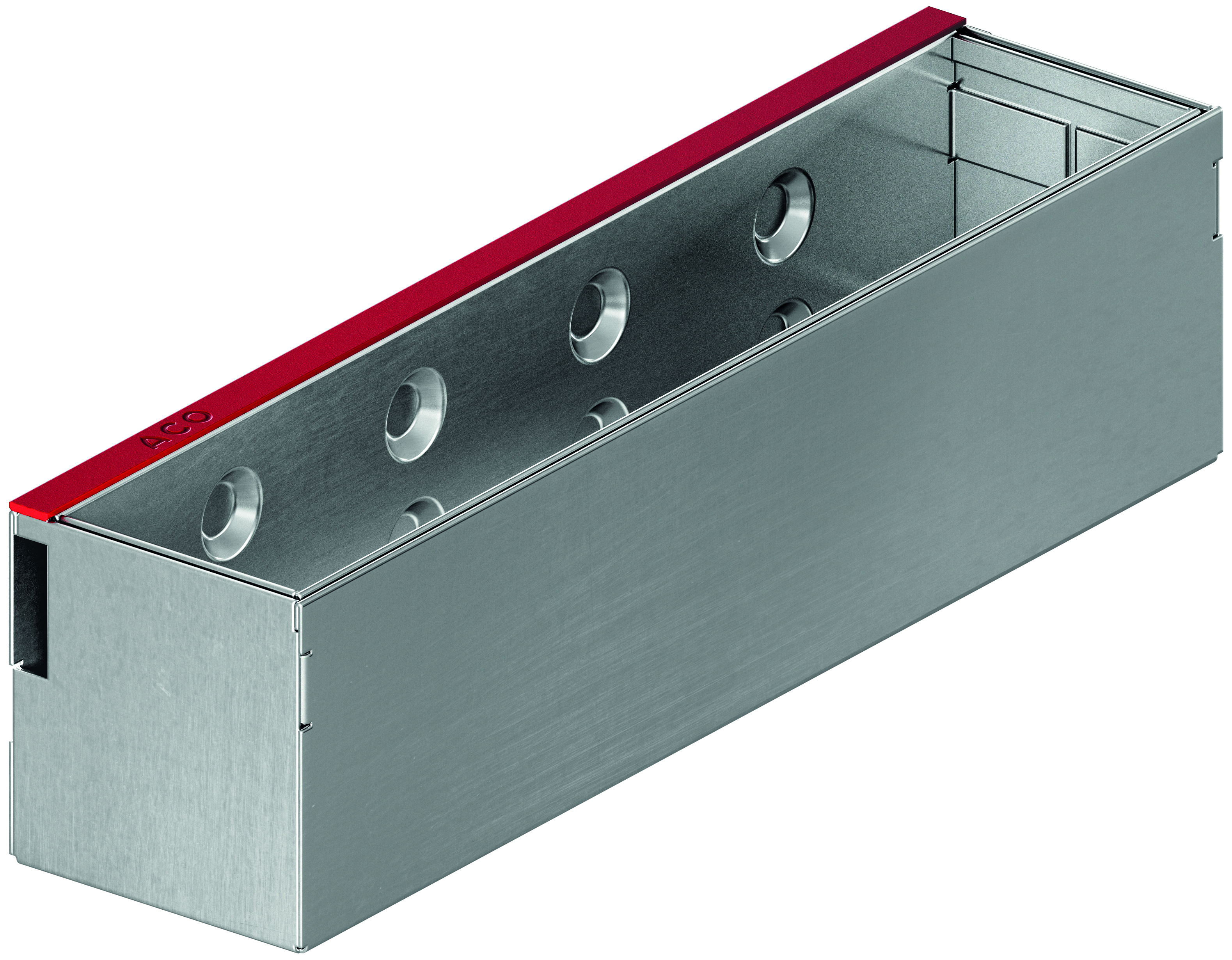

Brickslot tarkastusluukku C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 500 | 124 | 10 | 100 | 4.5 | 445603 |
| Ruostumaton teräs | 500 | 124 | 10 | 100 | 4.5 | 445602 |

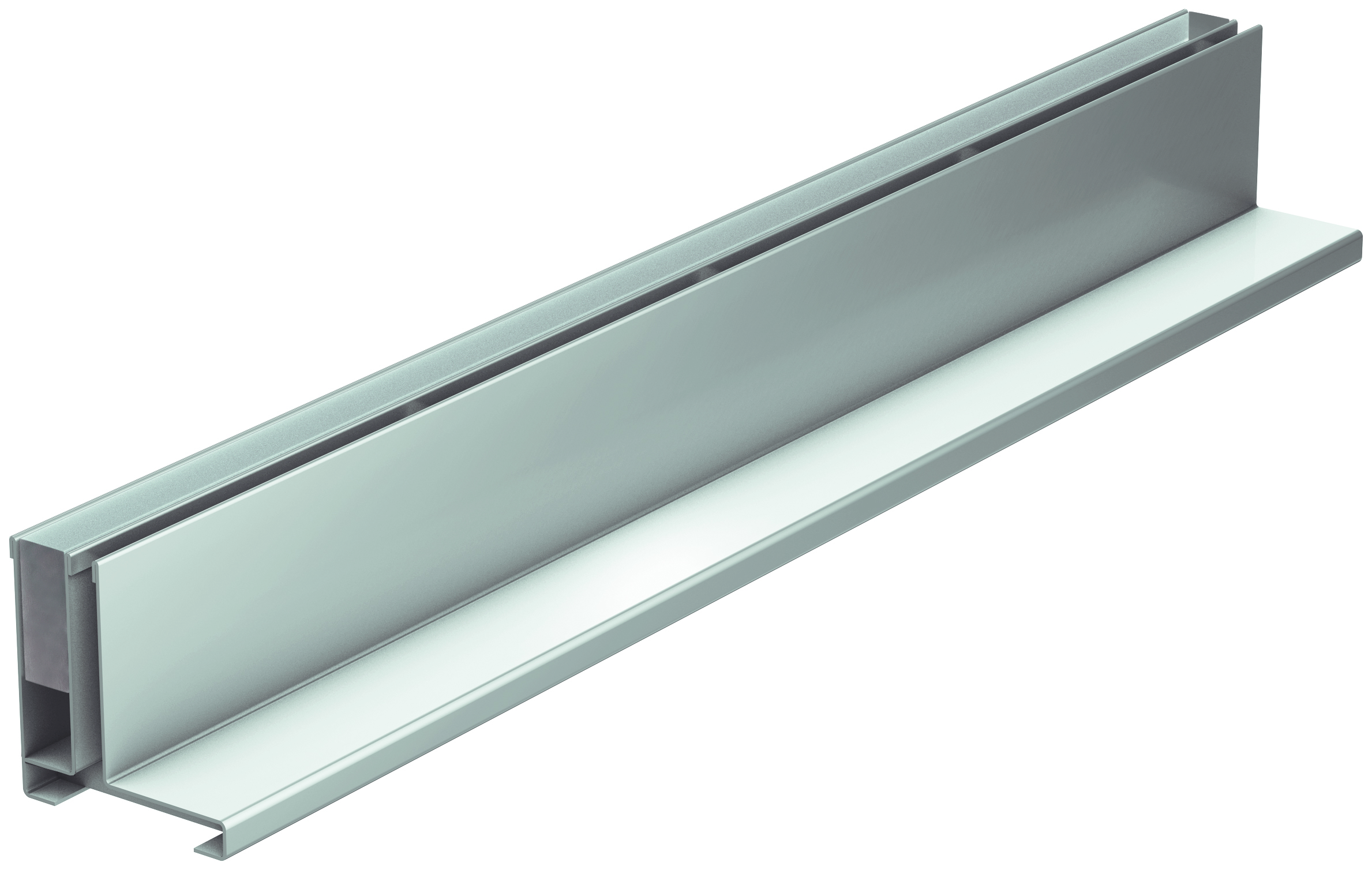

Sideline LED + vesiura -kansi C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Ruostumaton teräs | 1000 | 108.5 | 12.5 | 125 | 9.3 | 134930 |
| 500 | 108.5 | 12.5 | 125 | 4.7 | 134931 |
Kuormitusluokka D 400
Soveltuvuus: Paloasemat, rahtiterminaalit, linja-auto-asemat ja -laiturit, huoltoasemien jakelukentät
Valurautaritilä D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 123 | 12 | 371 | 3.8 | 23408 |

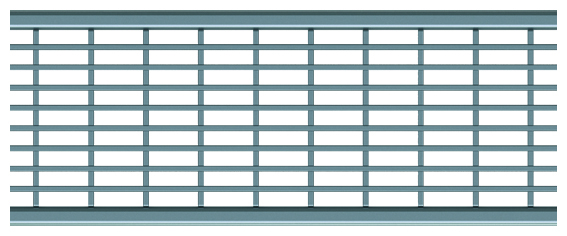

Verkkoritilä D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 123 | 30 x 10 | 690 | 5.2 | 132885 |
| 500 | 123 | 30 x 10 | 690 | 2.6 | 132886 | |
| Ruostumaton teräs | 1000 | 123 | 30 x 10 | 690 | 5.2 | 132887 |
| 500 | 123 | 30 x 10 | 690 | 2.6 | 132888 |

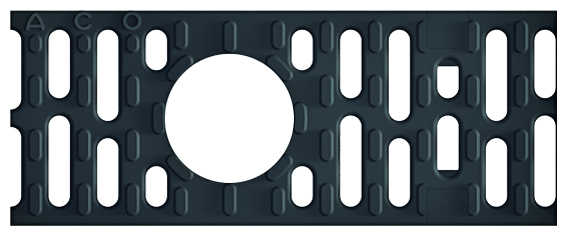

Valurauta LED D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 123 | 12 | 530 | 4.1 | 49505 |
Valurautaritilä D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta KTL-pinnoitettu | 500 | 123 | 12 | 371 | 4.1 | 49506 |

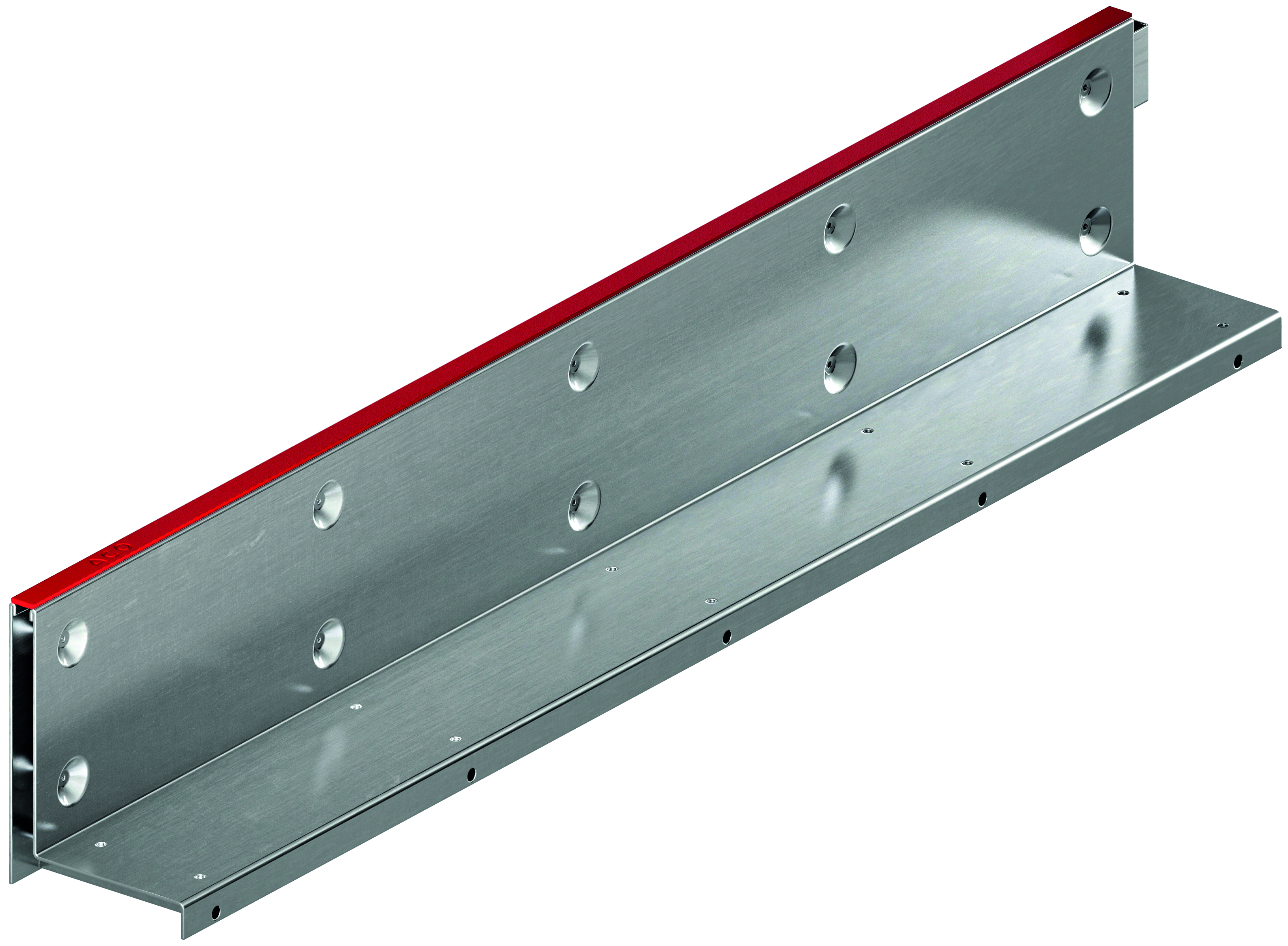

Brickslot kansi D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 123 | 10 | 100 | 8.6 | 446021 |
| 500 | 123 | 10 | 100 | 4.4 | 446022 | |
| Ruostumaton teräs | 1000 | 123 | 10 | 100 | 8.6 | 446024 |
| 500 | 123 | 10 | 100 | 4.4 | 446025 |

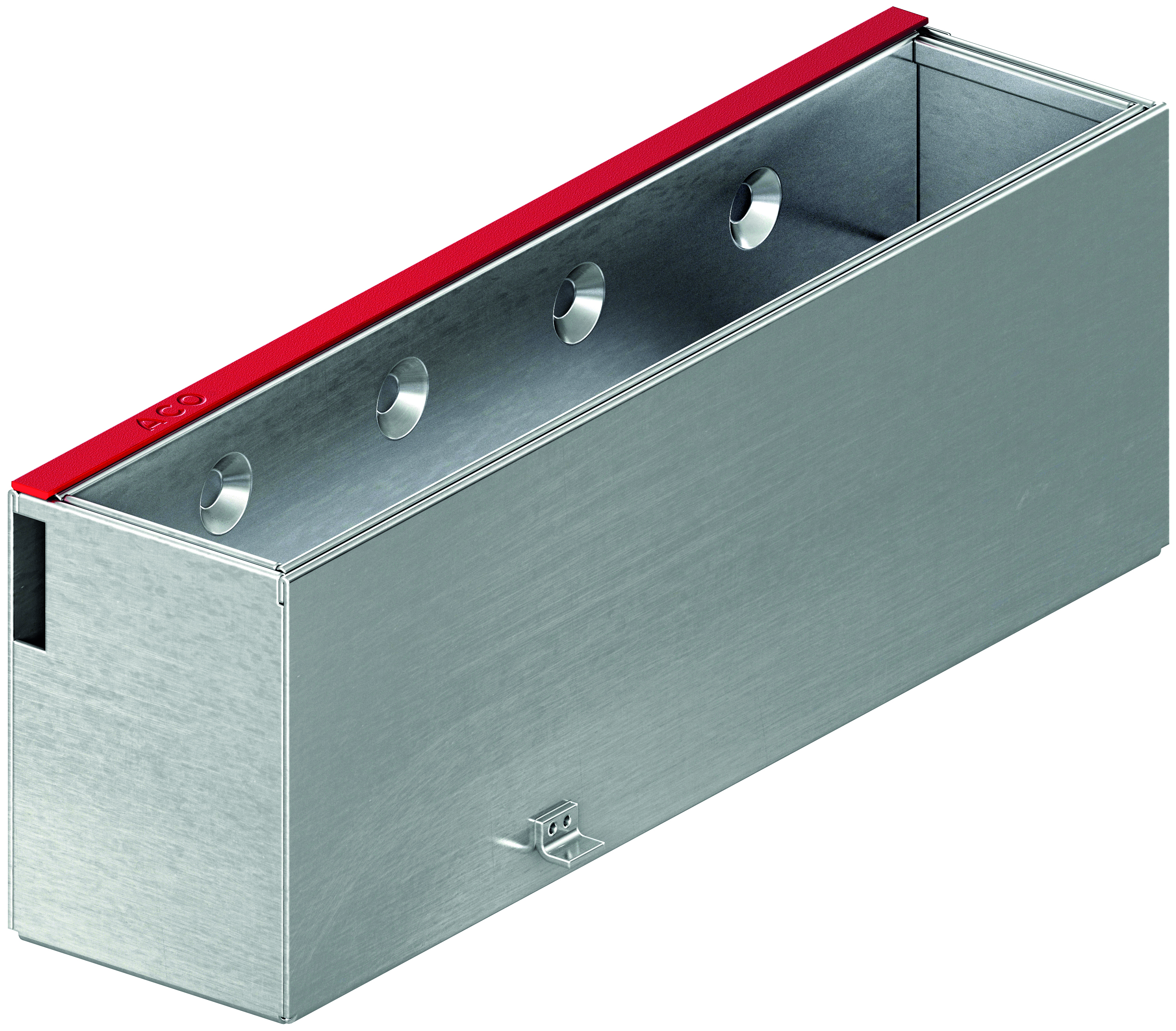

Brickslot tarkastusluukku D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 500 | 123 | 10 | 100 | 8.8 | 446023 |
| Ruostumaton teräs | 500 | 123 | 10 | 100 | 8.8 | 446026 |
Kuormitusluokka E 600
Soveltuvuus: Teollisuusalueet, satamat, trukilla liikennöitävät alueet

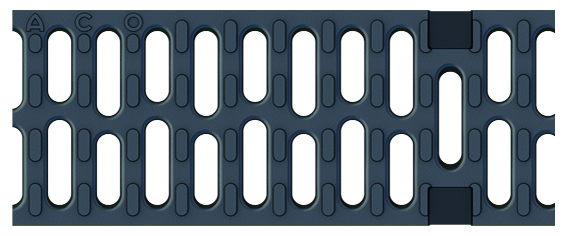

Valurautaritilä E600
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 123 | 12 | 371 | 5.0 | 132865 |
Valurautaritilä E600
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 123 | 28 x 12 | 433 | 4.5 | 132866 |
Valurautakansi E600
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 123 | - | - | 5.5 | 132867 |
