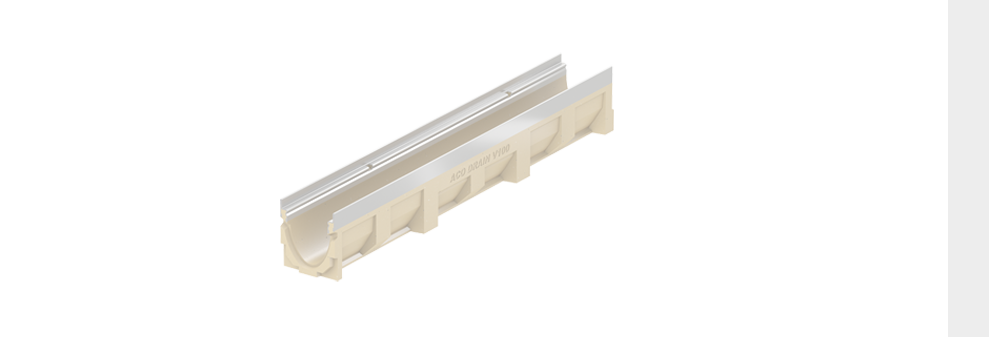

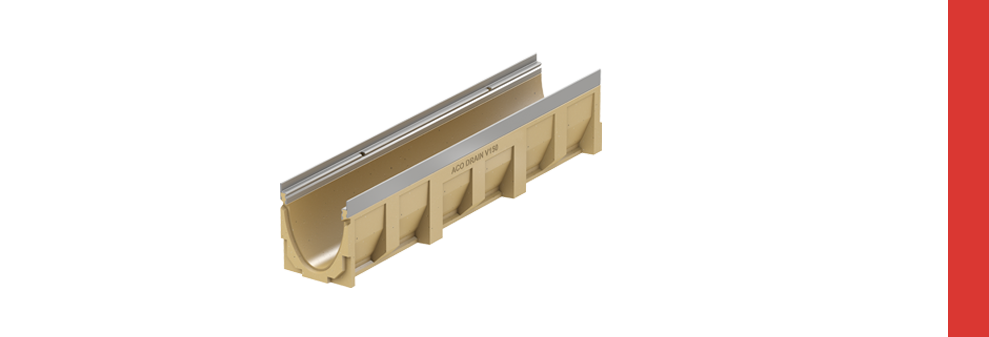

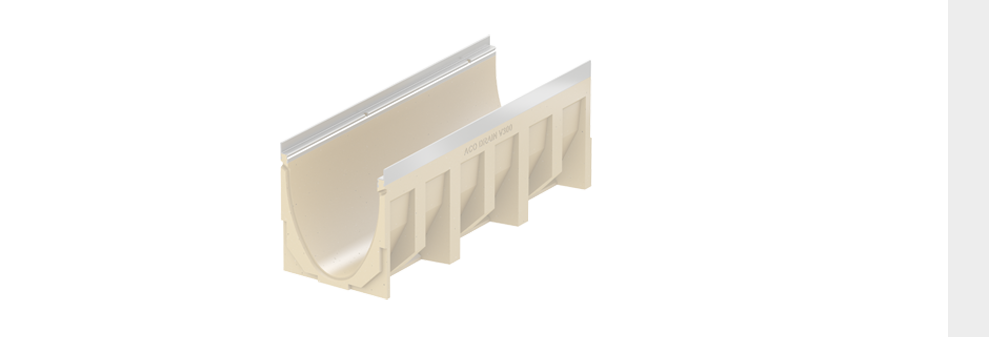

ACO Multiline V150S/G/E
| 3 eri reunavaihtoehtoa | V150S = sinkitty, V150G = valurauta ja V150E RST |
| 5 eri kuormitusluokan ritilöitä | B – E |
| 3 eri ritilämateriaalia | Sinkitty, valurauta ja RST |

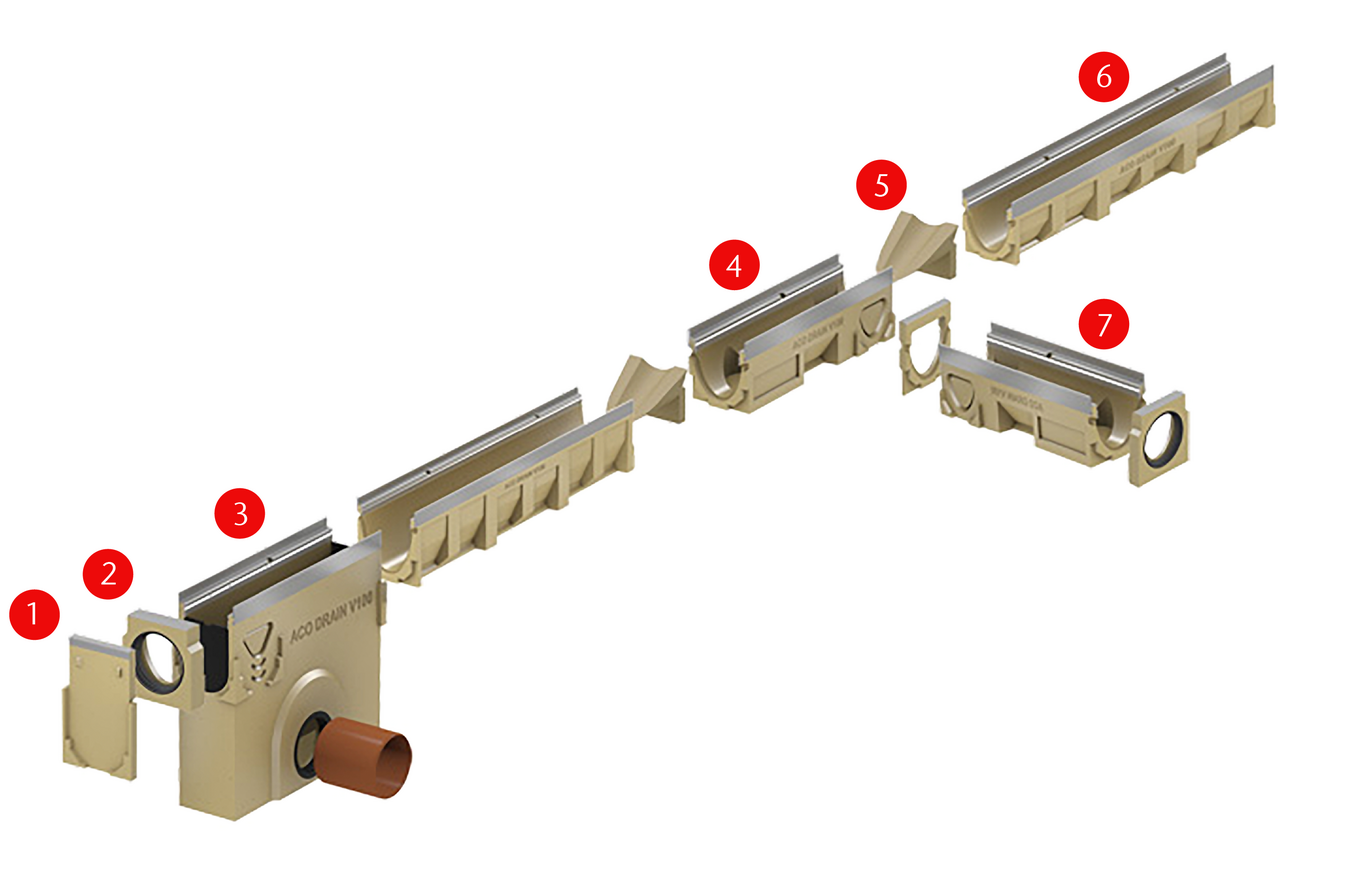

Multiline -linjakuivatusratkaisut antavat arkkitehdeille vapaat kädet luoda ainutlaatuisia suoria pintoja, eikä kaivot hankaloita suurienkaan kivikokojen käyttöä. ACO Multiline -järjestelmä on helppo asentaa, sen ainutlaatuinen V-poikkileikkaus ja erittäin vahva polymeeribetoni tarjoavat hyvät hydrauliset ominaisuudet, jotka kestävät korkeita kuormitusvaatimuksia. Aco Drain Multiline on testattu, sertifioitu ja CE-merkitty EN 1433 standardin mukaisesti.
ACO-konfiguraattorin avulla voit valita mieluisesi ritilän käyttökohteen, ulkonäön ja alueen pintamateriaalin mukaan.
Ritilät on jaettu kuormitusluokan, eli kannen kantavuuden perusteella luokkiin A – E, jotka vaihtelevat ritilän leveyden ja materiaalin perusteella. Voit selata ritilävaihtoehtoja Multiline 150 järjestelmälle alta.
Kuormitusluokka B 125
Soveltuvuus: Yksityiset paikoitusalueet, kevyen autoliikenteen väylät

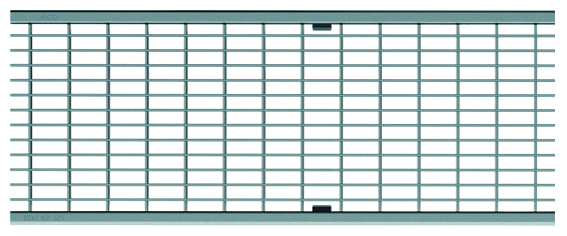

Verkkoritilä B125
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 173 | 30 x 10 | 1182 | 5.4 | 133601 |
| 500 | 173 | 30 x 10 | 1182 | 2.7 | 133602 | |
| Ruostumaton teräs | 1000 | 173 | 30 x 10 | 1182 | 5.3 | 133603 |
| 500 | 173 | 30 x 10 | 1182 | 2.7 | 133604 |

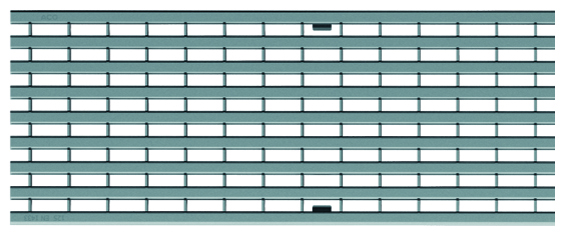

Pitkäritilä B125
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 173 | 9 | 687 | 5.1 | 133625 |
| 500 | 173 | 9 | 687 | 2.5 | 133626 | |
| Ruostumaton teräs | 1000 | 173 | 9 | 687 | 5.1 | 133627 |
| 500 | 173 | 9 | 687 | 2.6 | 133628 |

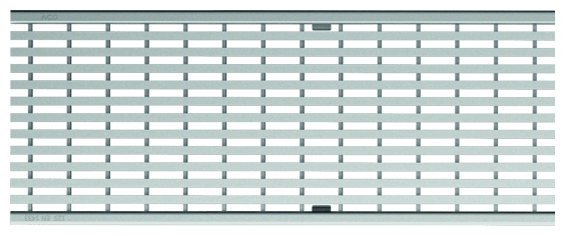

Rimaritilä B125
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Ruostumaton teräs | 1000 | 173 | 6 | 668 | 6.4 | 133633 |
| 500 | 173 | 6 | 668 | 3.1 | 133634 |
Kuormitusluokka C 250
Soveltuvuus: Kevyen huoltoliikenteen alueet (esim, jakeluautot), paikoitusalueet ja laatoitetut alueet

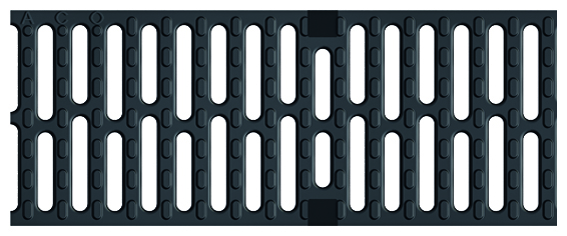

Valurautaritilä C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 173 | 12 | 578 | 5.3 | 13070 |

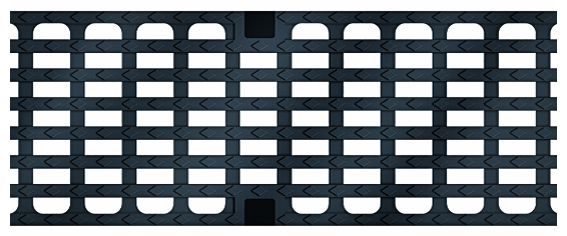

Valurautaritilä C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 173 | 29 x 12 | 595 | 5.3 | 13073 |

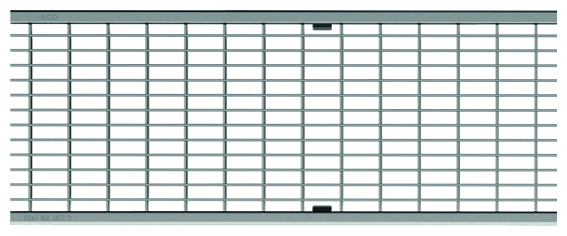

Verkkoritilä C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 173 | 30 x 10 | 1182 | 5.8 | 133605 |
| 500 | 173 | 30 x 10 | 1182 | 2.8 | 133606 | |
| Ruostumaton teräs | 1000 | 173 | 30 x 10 | 1182 | 5.7 | 133607 |
| 500 | 173 | 30 x 10 | 1182 | 2.9 | 133608 |

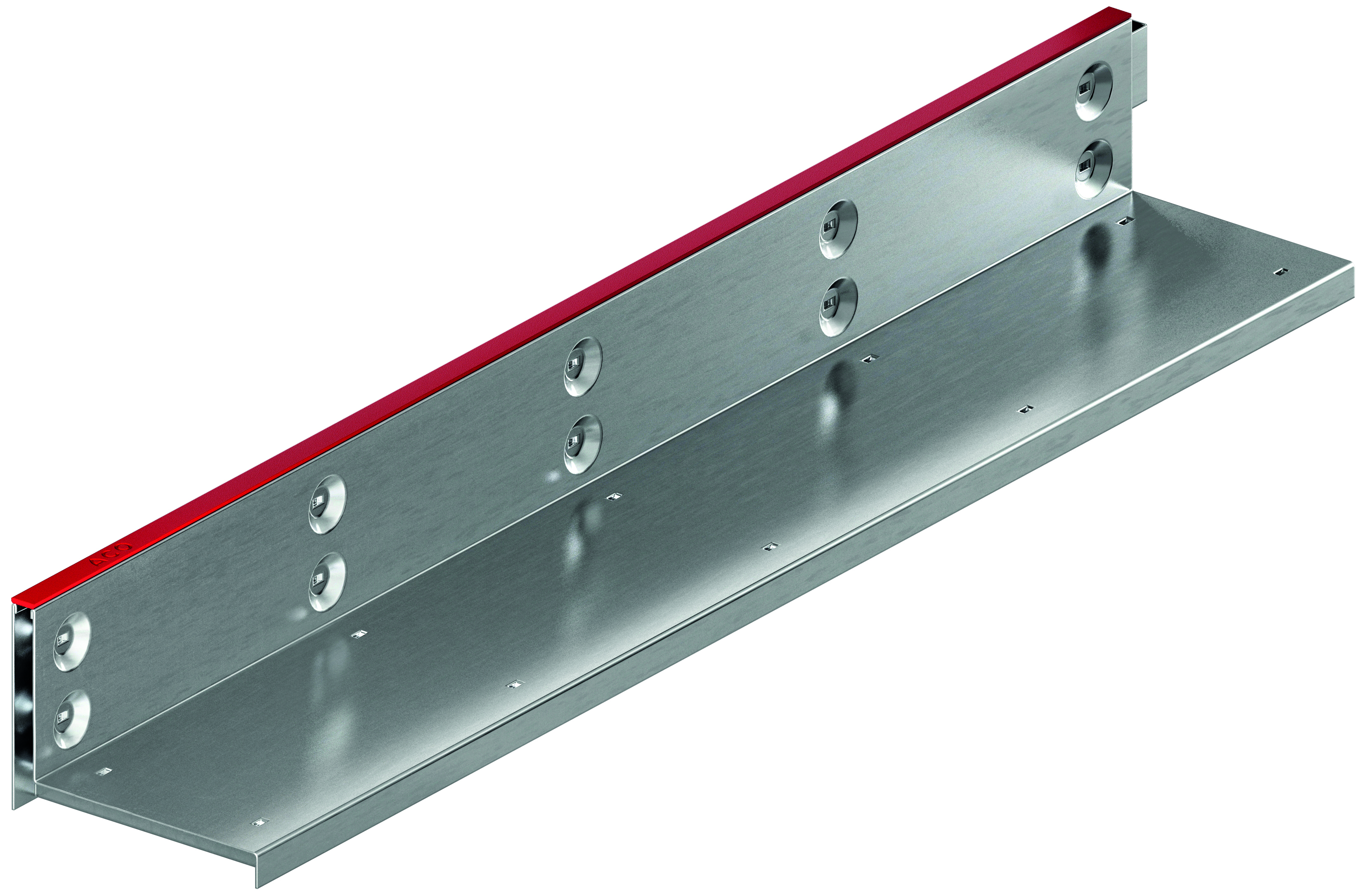

Brickslot kansi C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 173 | 10 | 100 | 6.6 | 446128 |
| 500 | 173 | 10 | 100 | 3.5 | 446129 | |
| Ruostumaton teräs | 1000 | 173 | 10 | 100 | 6.6 | 446131 |
| 500 | 173 | 10 | 100 | 3.5 | 446132 |
Brickslot tarkastusluukku C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 500 | 173 | 10 | 100 | 7.0 | 446130 |
| Ruostumaton teräs | 500 | 173 | 10 | 100 | 7.0 | 446133 |
Kuormitusluokka D 400
Soveltuvuus: Paloasemat, rahtiterminaalit, linja-auto-asemat ja -laiturit, huoltoasemien jakelukentät

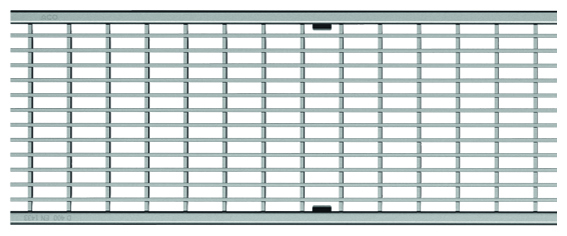

Verkkoritilä D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 173 | 30 x 10 | 1182 | 8.0 | 133609 |
| 500 | 173 | 30 x 10 | 1182 | 4.0 | 133610 | |
| Ruostumaton teräs | 1000 | 173 | 30 x 10 | 1182 | 8.0 | 133611 |
| 500 | 173 | 30 x 10 | 1182 | 4.1 | 133612 |
Valurautaritilä D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 173 | 12 | 578 | 6.4 | 23164 |
Brickslot kansi D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 173 | 10 | 100 | 10.2 | 446033 |
| 500 | 173 | 10 | 100 | 5.2 | 446034 | |

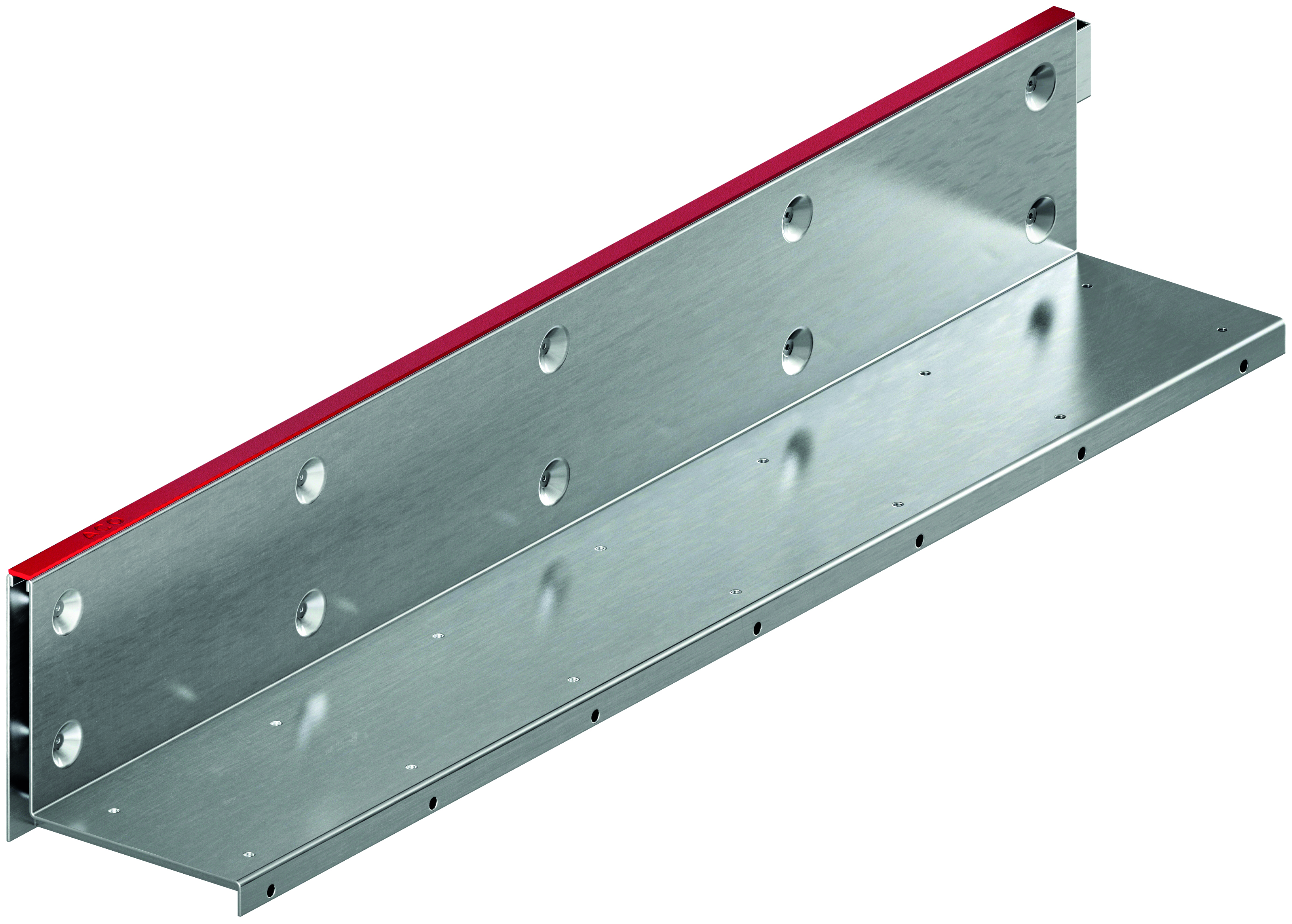

| Ruostumaton teräs | 1000 | 173 | 10 | 100 | 10.2 | 446036 |
| 500 | 173 | 10 | 100 | 5.2 | 446037 |

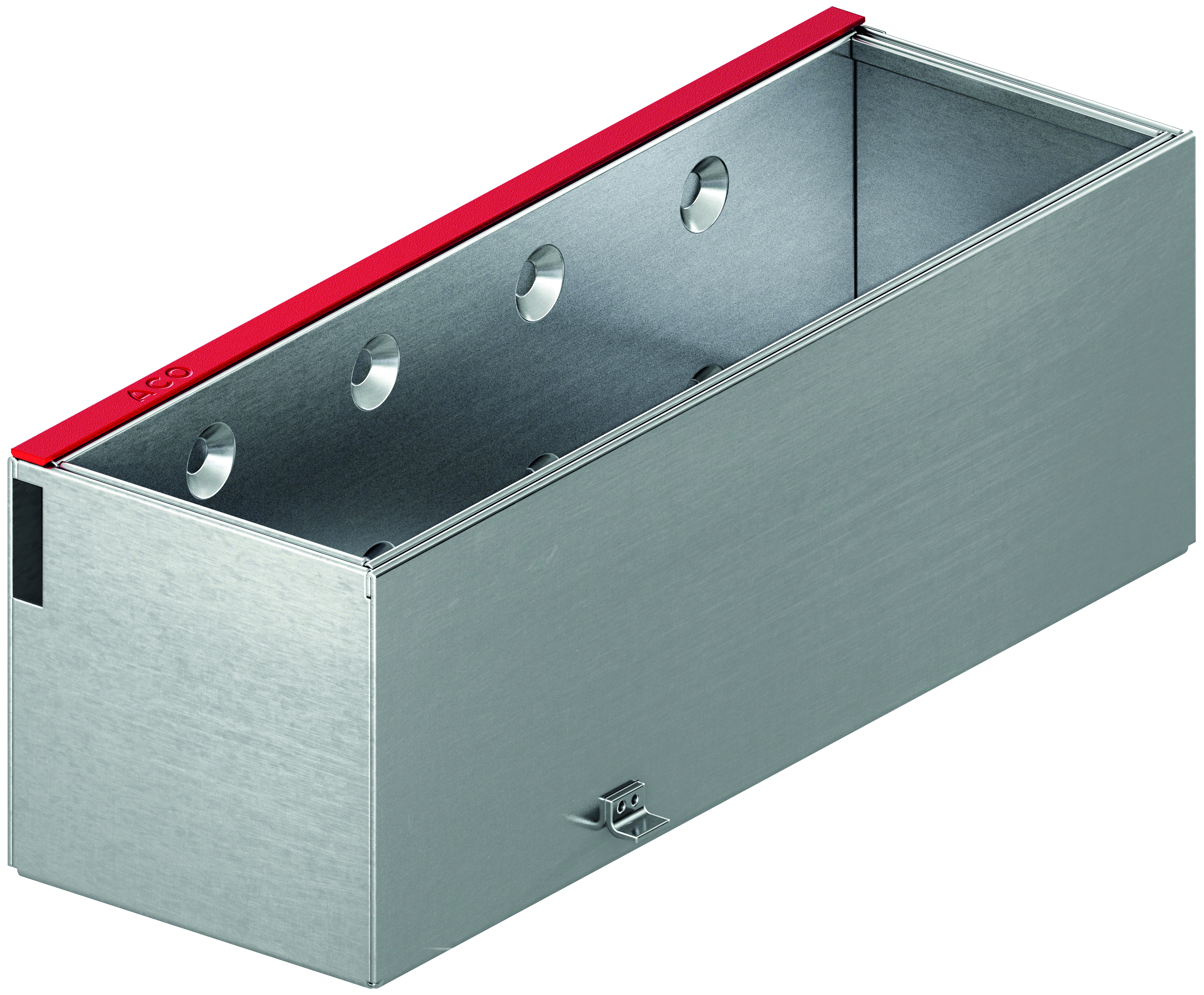

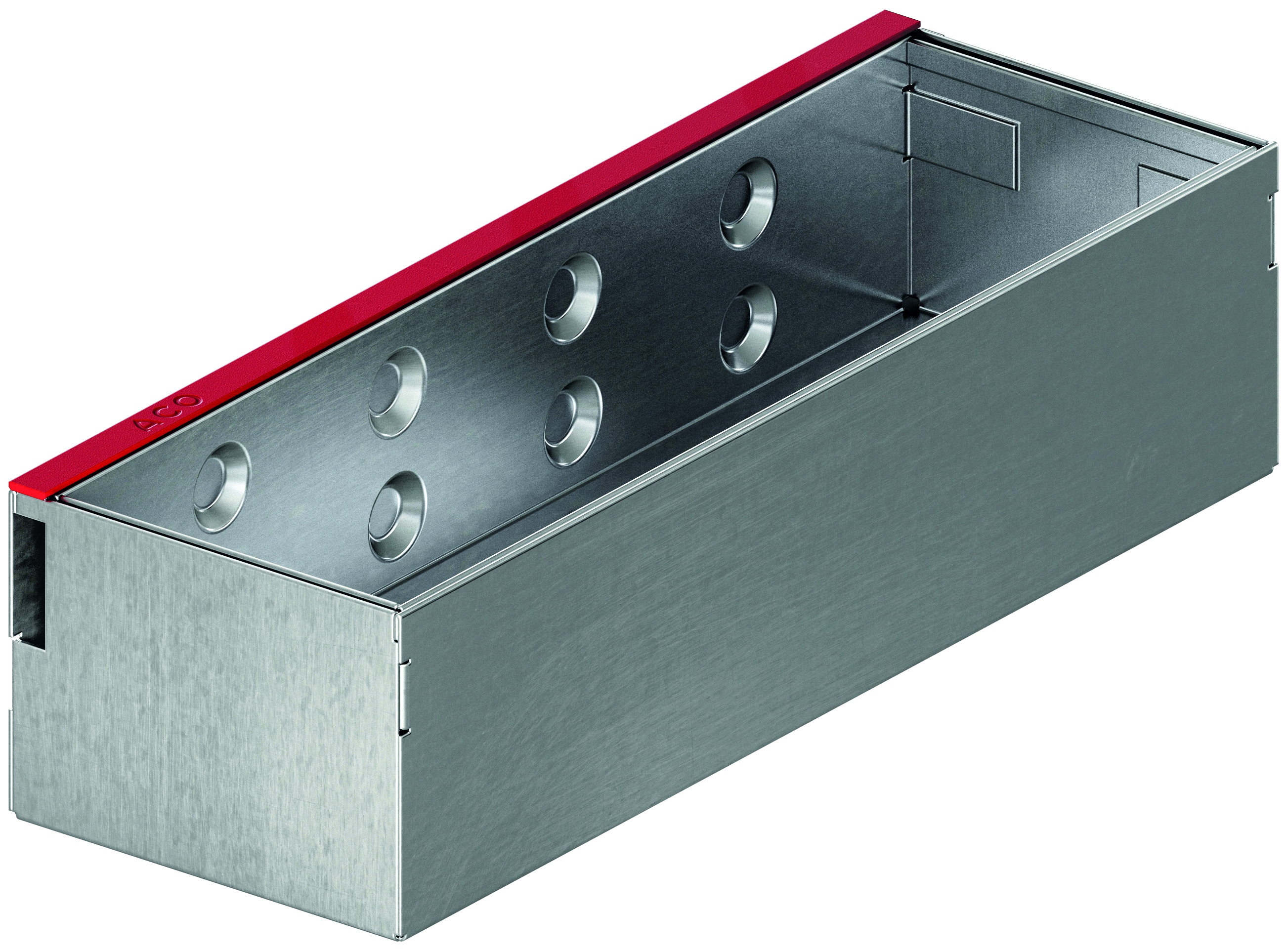

Brickslot tarkastusluukku D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 500 | 173 | 10 | 100 | 10.9 | 446035 |
| Ruostumaton teräs | 500 | 173 | 10 | 100 | 10.9 | 446038 |
Kuormitusluokka E 600
Soveltuvuus: Teollisuusalueet, satamat, trukilla liikennöitävät alueet
Valurautaritilä E600
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 173 | 12 | 578 | 7.8 | 133660 |

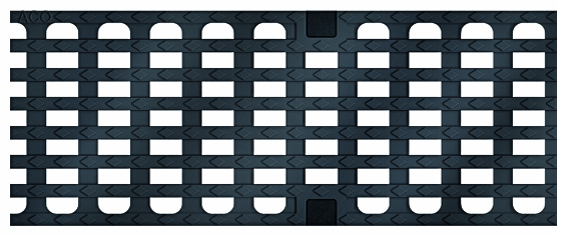

Valurautaritilä E600
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 173 | 25 x 12 | 514 | 8.2 | 133662 |

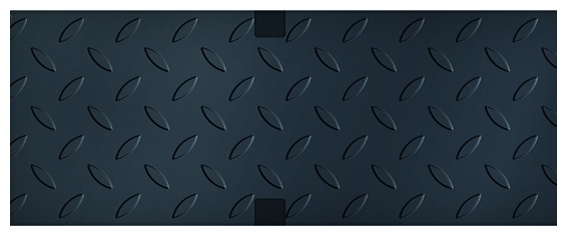

Valurautakansi E600, (kyynellevy)
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 173 | - | - | 9.0 | 133664 |
