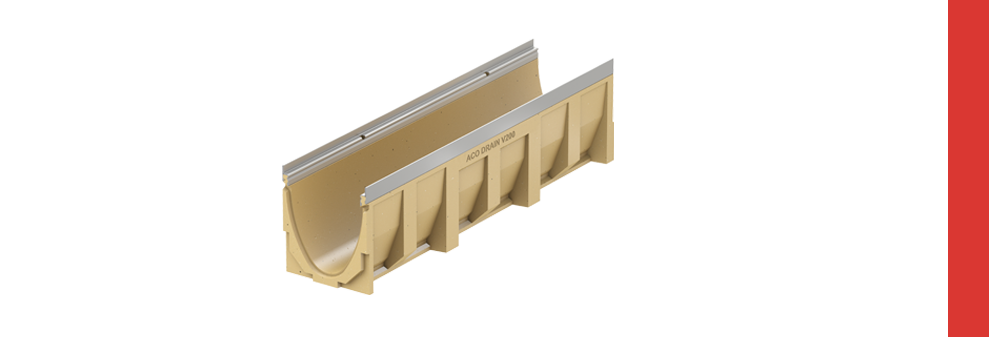

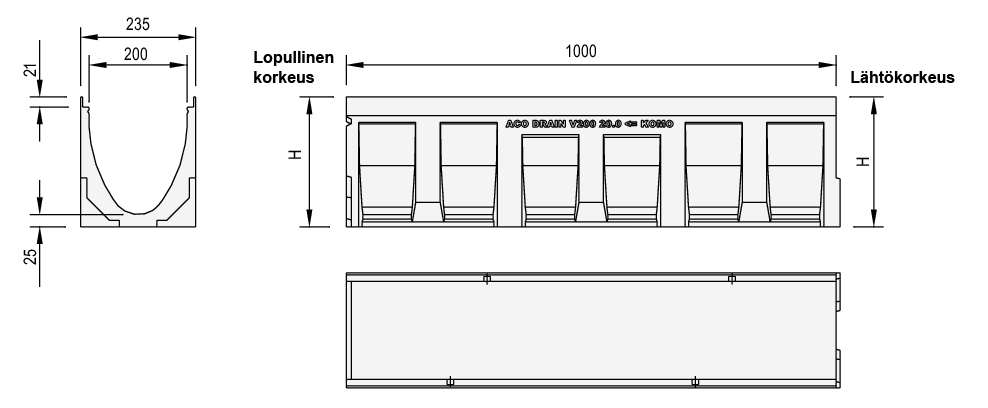

ACO Multiline V200S/G/E
| 3 eri reunavaihtoehtoa | V200S = sinkitty, V200G = valurauta ja V200E RST |
| 5 eri kuormitusluokan ritilöitä | B – E |
| 3 eri ritilämateriaalia | Sinkitty, valurauta ja RST |
Multiline -linjakuivatusratkaisut antavat arkkitehdeille vapaat kädet luoda ainutlaatuisia suoria pintoja, eikä kaivot hankaloita suurienkaan kivikokojen käyttöä. ACO Multiline -järjestelmä on helppo asentaa, sen ainutlaatuinen V-poikkileikkaus ja erittäin vahva polymeeribetoni tarjoavat hyvät hydrauliset ominaisuudet, jotka kestävät korkeita kuormitusvaatimuksia. Aco Drain Multiline on testattu, sertifioitu ja CE-merkitty EN 1433 standardin mukaisesti.
ACO-konfiguraattorin avulla voit valita mieluisesi ritilän käyttökohteen, ulkonäön ja alueen pintamateriaalin mukaan.
Ritilät on jaettu kuormitusluokan, eli kannen kantavuuden perusteella luokkiin A – E, jotka vaihtelevat ritilän leveyden ja materiaalin perusteella. Voit selata ritilävaihtoehtoja Multiline 200 järjestelmälle alta.
Kuormitusluokka B 125
Soveltuvuus: Yksityiset paikoitusalueet, kevyen autoliikenteen väylät

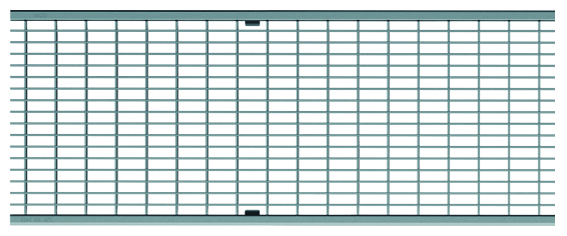

Verkkoritilä B125
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 223 | 30 x 10 | 1575 | 7.4 | 133613 |
| 500 | 223 | 30 x 10 | 1575 | 3.6 | 133614 | |
| Ruostumaton teräs | 1000 | 223 | 30 x 10 | 1575 | 7.2 | 133615 |
| 500 | 223 | 30 x 10 | 1575 | 3.7 | 133616 |

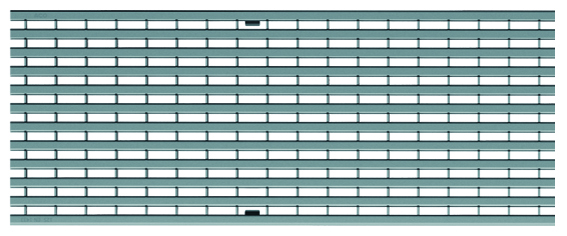

Pitkäritilä B125
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 223 | 9 | 846 | 7.4 | 133629 |
| 500 | 223 | 9 | 846 | 3.6 | 133630 | |
| Ruostumaton teräs | 1000 | 223 | 9 | 846 | 7.4 | 133631 |
| 500 | 223 | 9 | 846 | 3.7 | 133632 |

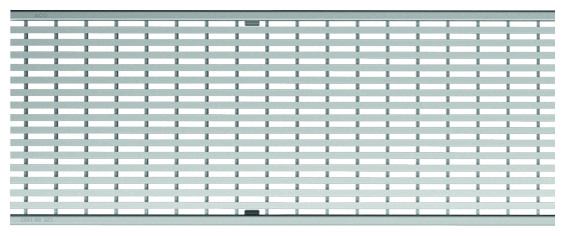

Rimaritilä B125
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Ruostumaton teräs | 1000 | 223 | 6 | 867 | 8.1 | 133635 |
| 500 | 223 | 6 | 867 | 4.0 | 133636 |
Kuormitusluokka C 250
Soveltuvuus: Kevyen huoltoliikenteen alueet (esim, jakeluautot), paikoitusalueet ja laatoitetut alueet
Valurautaritilä C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 223 | 12 | 740 | 8.6 | 13470 |

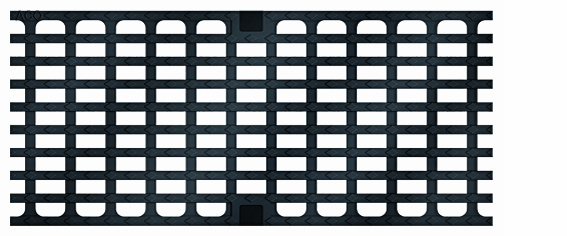

Valurautaritilä C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 223 | 31 x 14 | 905 | 7.5 | 13473 |

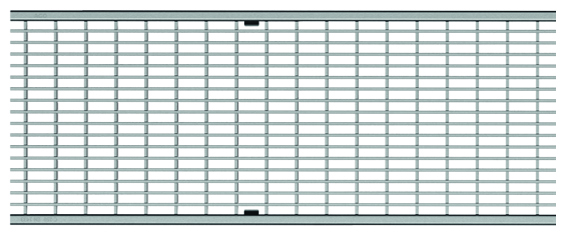

Verkkoritilä C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 223 | 30 x 10 | 1575 | 10.7 | 133617 |
| 500 | 223 | 30 x 10 | 1575 | 5.2 | 133618 | |
| Ruostumaton teräs | 1000 | 223 | 30 x 10 | 1575 | 10.7 | 133619 |
| 500 | 223 | 30 x 10 | 1575 | 5.3 | 133620 |

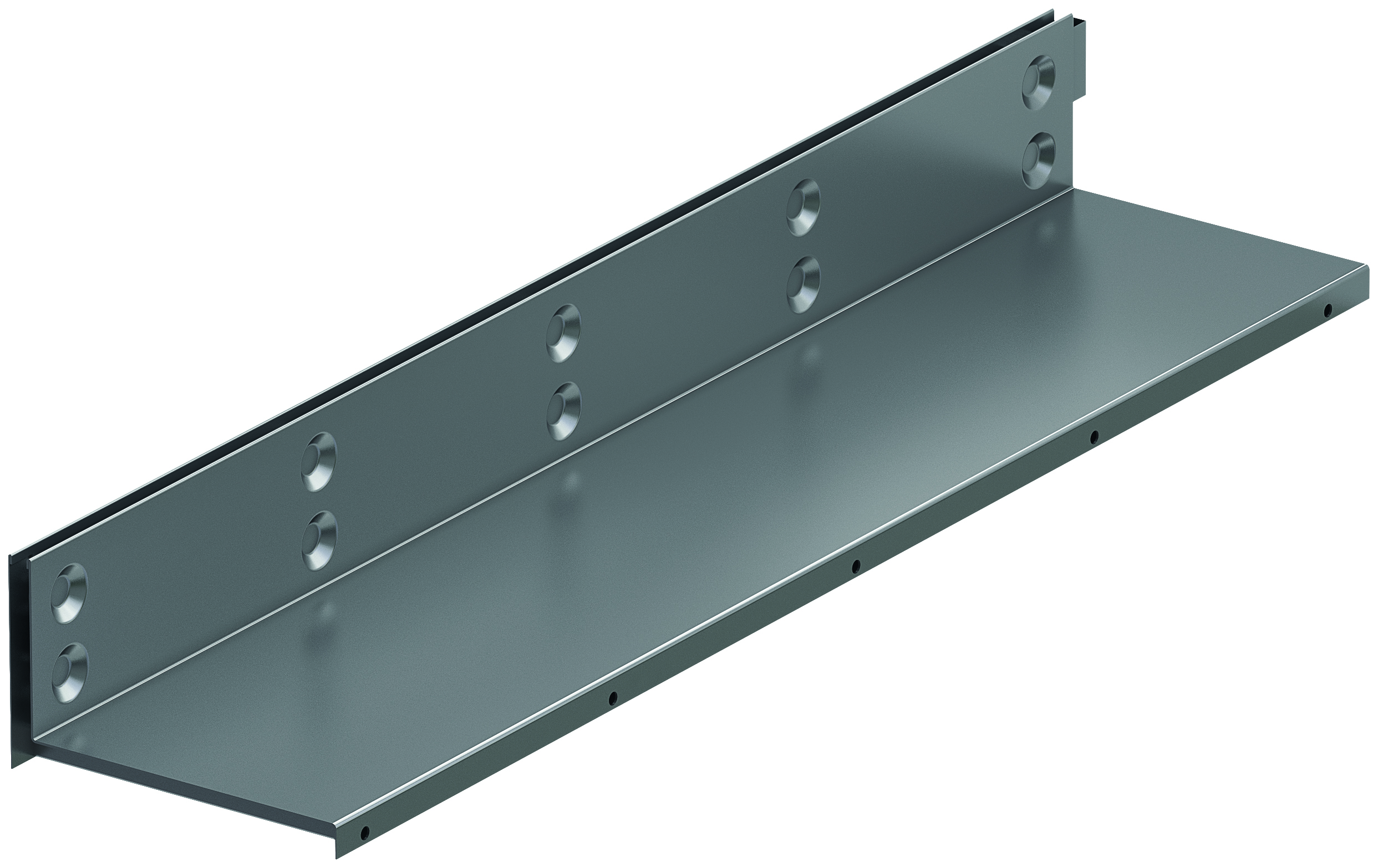

Brickslot kansi C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 223 | 10 | 100 | 6.1 | 446134 |
| 500 | 223 | 10 | 100 | 3.2 | 446135 | |
| Ruostumaton teräs | 1000 | 223 | 10 | 100 | 6.1 | 446137 |
| 500 | 223 | 10 | 100 | 3.2 | 446138 |

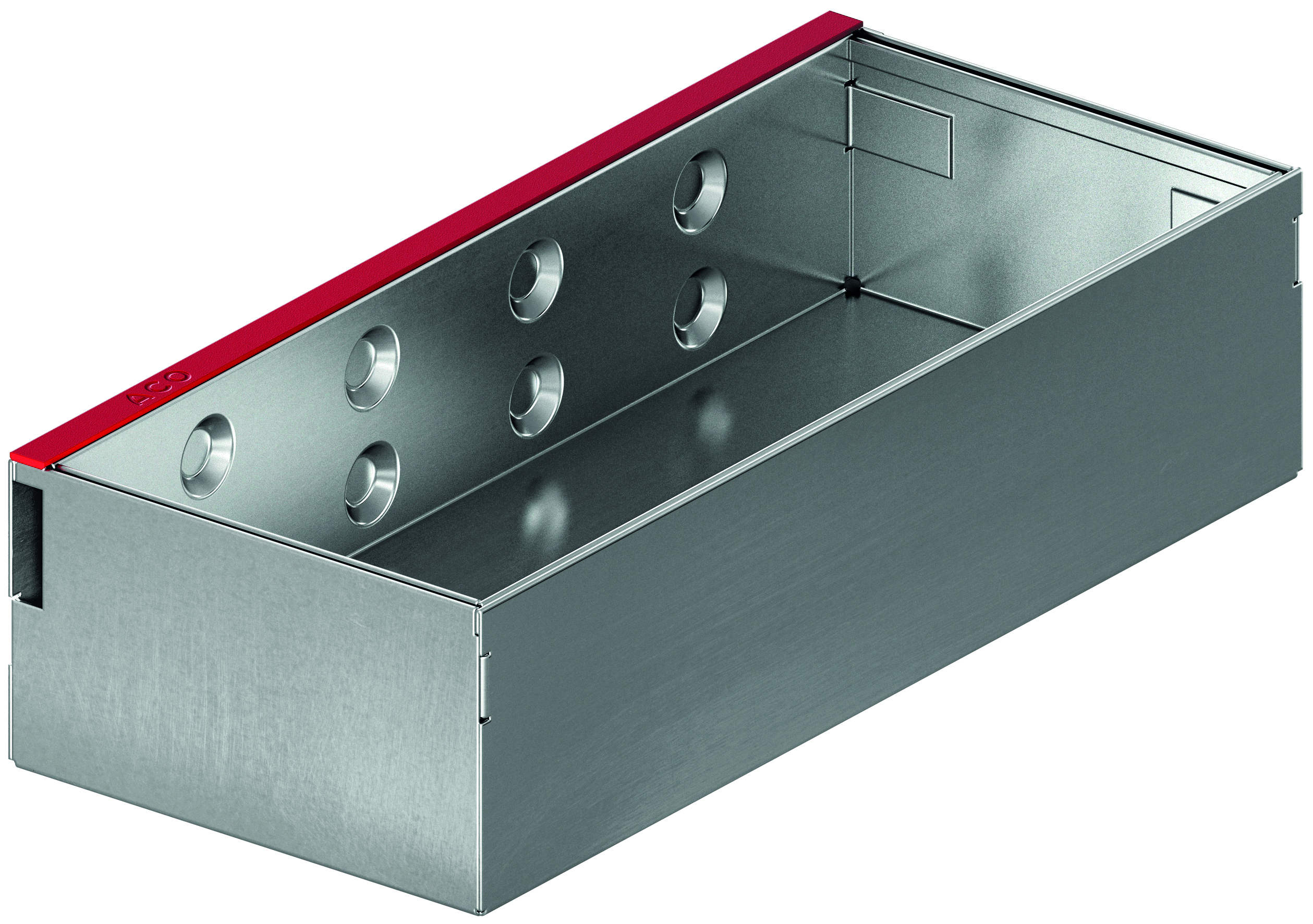

Brickslot tarkastusluukku C250
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 500 | 223 | 10 | 100 | 8.0 | 446136 |
| Ruostumaton teräs | 500 | 223 | 10 | 100 | 8.0 | 446139 |
Kuormitusluokka D 400
Soveltuvuus: Paloasemat, rahtiterminaalit, linja-auto-asemat ja -laiturit, huoltoasemien jakelukentät

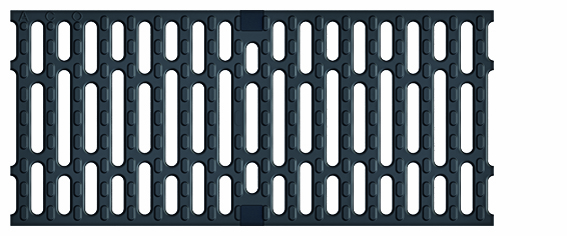

Valurautaritilä D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 223 | 12 | 740 | 9.8 | 23224 |

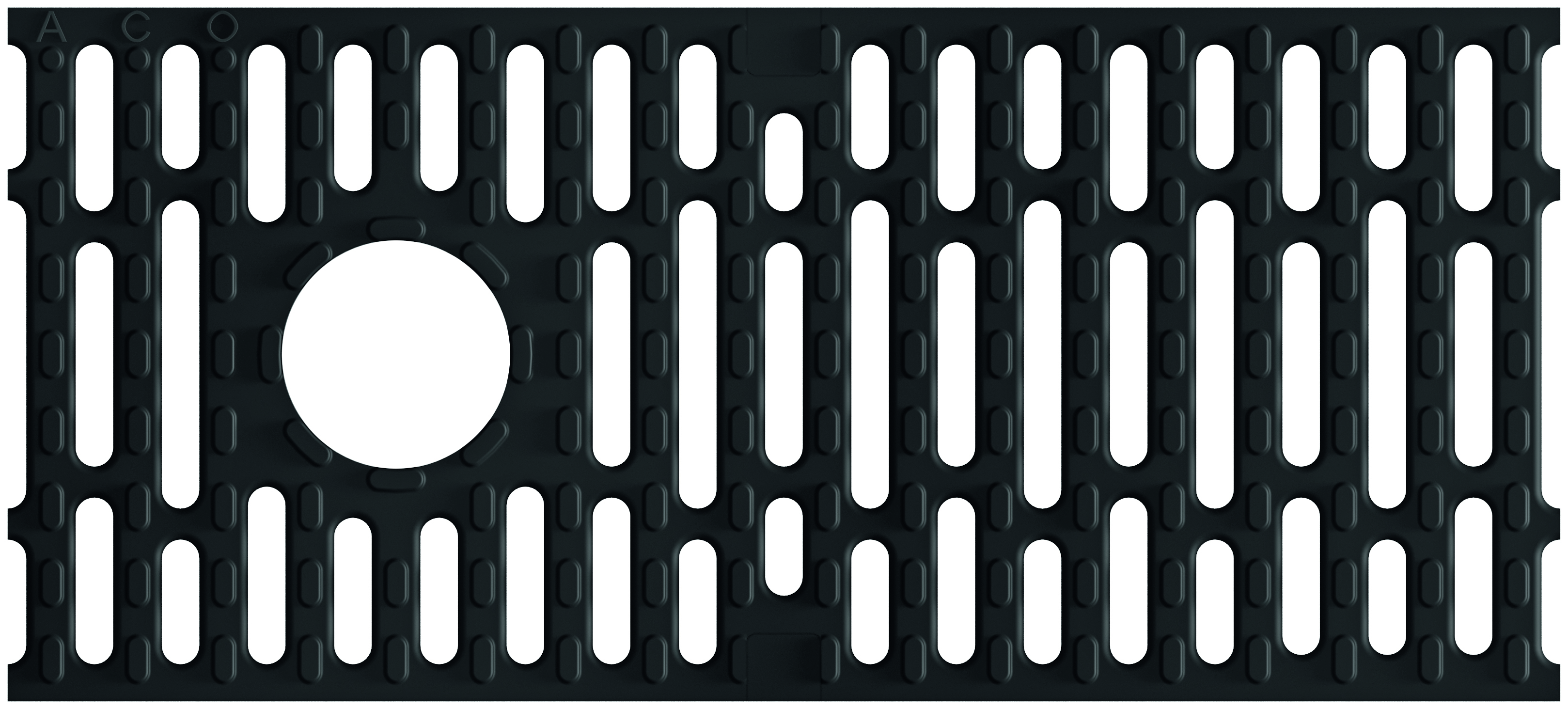

Valurautaritilä D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 223 | 12 | 715 | 9.6 | 13478 |
Valurautaritilä D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta KTL-pinnoitettu | 500 | 223 | 12 | 740 | 11.6 | 13477 |

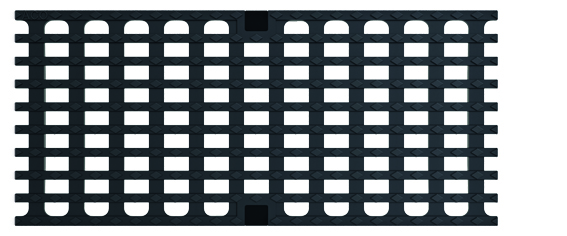

Valurautaritilä D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 223 | 25 x 14 | 756 | 11.7 | 13474 |

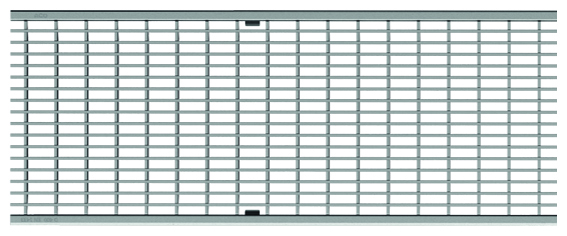

Verkkoritilä D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 223 | 30 x 10 | 1575 | 12.9 | 133621 |
| 500 | 223 | 30 x 10 | 1575 | 6.4 | 133622 | |
| Ruostumaton teräs | 1000 | 223 | 30 x 10 | 1575 | 13.0 | 133623 |
| 500 | 223 | 30 x 10 | 1575 | 6.5 | 133624 |

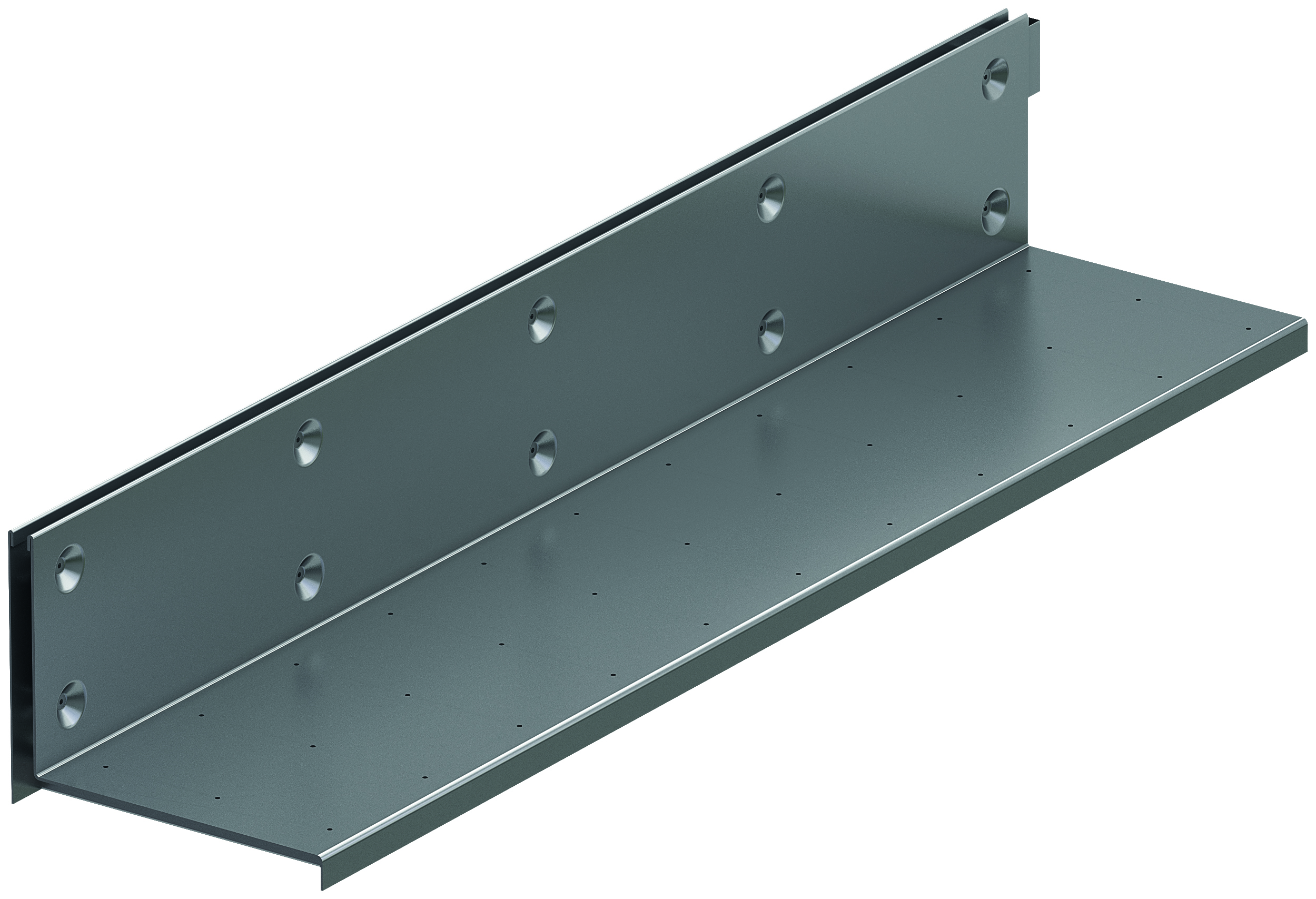

Brickslot kansi D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 1000 | 223 | 10 | 100 | 9.5 | 446045 |
| 500 | 223 | 10 | 100 | 4.8 | 446046 | |
| Ruostumaton teräs | 1000 | 223 | 10 | 100 | 9.5 | 446048 |
| 500 | 223 | 10 | 100 | 4.8 | 446049 |

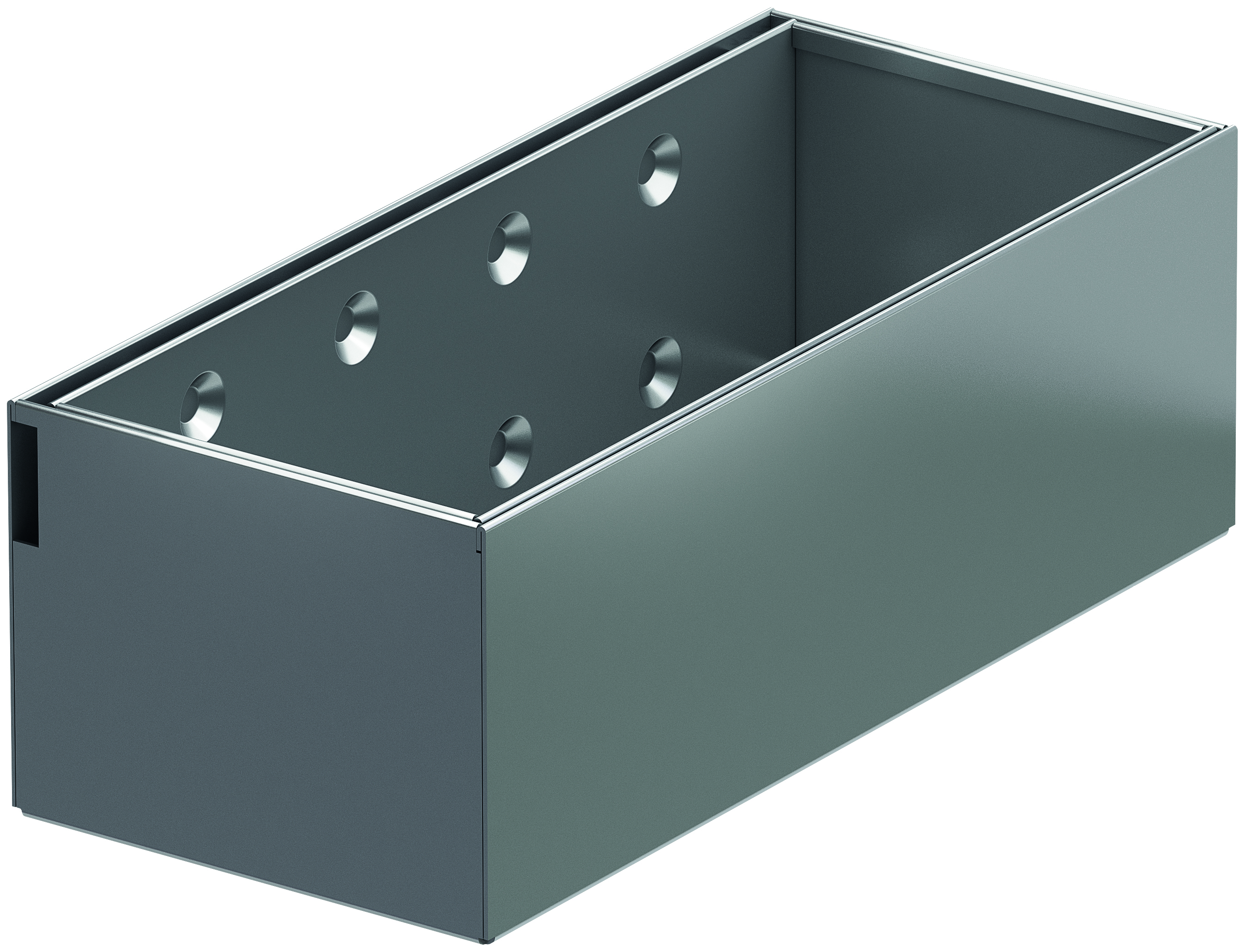

Brickslot tarkastusluukku D400
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Sinkitty teräs | 500 | 223 | 10 | 100 | 12.4 | 446047 |
| Ruostumaton teräs | 500 | 223 | 10 | 100 | 12.4 | 446050 |
Kuormitusluokka E 600
Soveltuvuus: Teollisuusalueet, satamat, trukilla liikennöitävät alueet
Valurautaritilä E600
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 223 | 12 | 740 | 11.9 | 133666 |
Valurautaritilä E600
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 223 | 26 x 14 | 756 | 11.7 | 133668 |

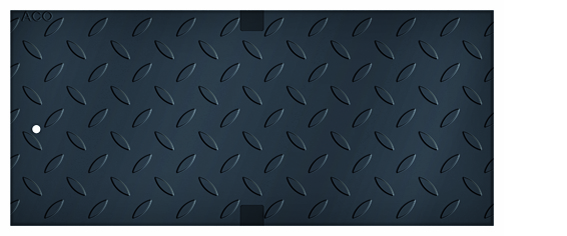

Valurautakansi E600, (kyynellevy)
| Materiaali | Pituus (mm) | leveys (mm) | Rakoväli (mm) | Vesireikien pinta-ala (cm²/m) | Paino (kg) | Artikkeli No. |
| Valurauta | 500 | 223 | - | - | 12.6 | 133670 |
