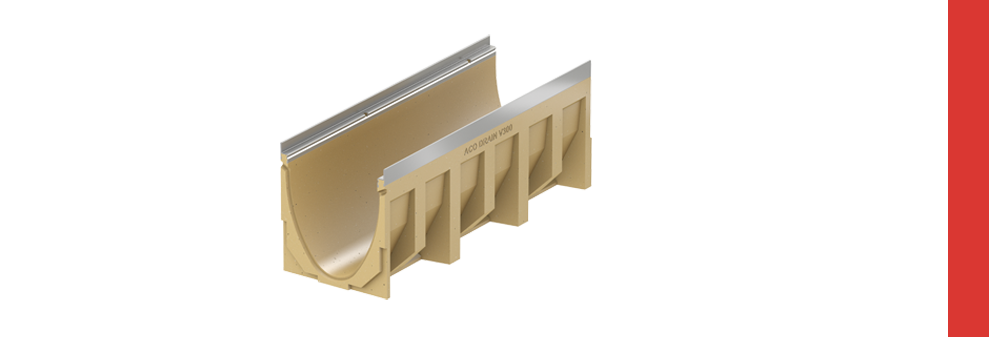

ACO Multiline V300S/G/E

3 eri reunavaihtoehtoaV300S = sinkitty, V300G = valurauta ja V300E RST
5 eri kuormitusluokan ritilöitäB – E
3 eri ritilämateriaaliaSinkitty, valurauta ja RST

Multiline -linjakuivatusratkaisut antavat arkkitehdeille vapaat kädet luoda ainutlaatuisia suoria pintoja, eikä kaivot hankaloita suurienkaan kivikokojen käyttöä. ACO Multiline -järjestelmä on helppo asentaa, sen ainutlaatuinen V-poikkileikkaus ja erittäin vahva polymeeribetoni tarjoavat hyvät hydrauliset ominaisuudet, jotka kestävät korkeita kuormitusvaatimuksia. Aco Drain Multiline on testattu, sertifioitu ja CE-merkitty EN 1433 standardin mukaisesti.

Lisää mittakuvia löydät Lataus -välilehdeltä

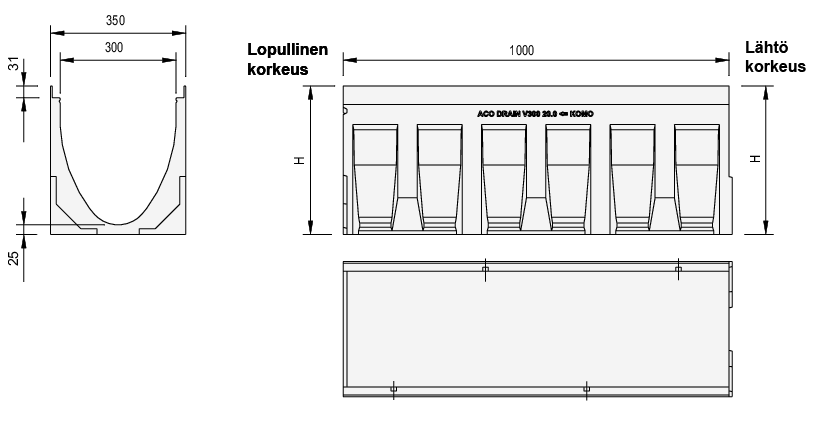

Järjestelmäkatsaus
Järjestelmän kourut ja niiden liitettävyys toisiinsa

ACO-konfiguraattorin avulla voit valita mieluisesi ritilän käyttökohteen, ulkonäön ja alueen pintamateriaalin mukaan.

Ritilät on jaettu kuormitusluokan, eli kannen kantavuuden perusteella luokkiin A – E, jotka vaihtelevat ritilän leveyden ja materiaalin perusteella. Voit selata ritilävaihtoehtoja Multiline 300 järjestelmälle alta.

Kuormitusluokka B 125
Soveltuvuus: Yksityiset paikoitusalueet, kevyen autoliikenteen väylät

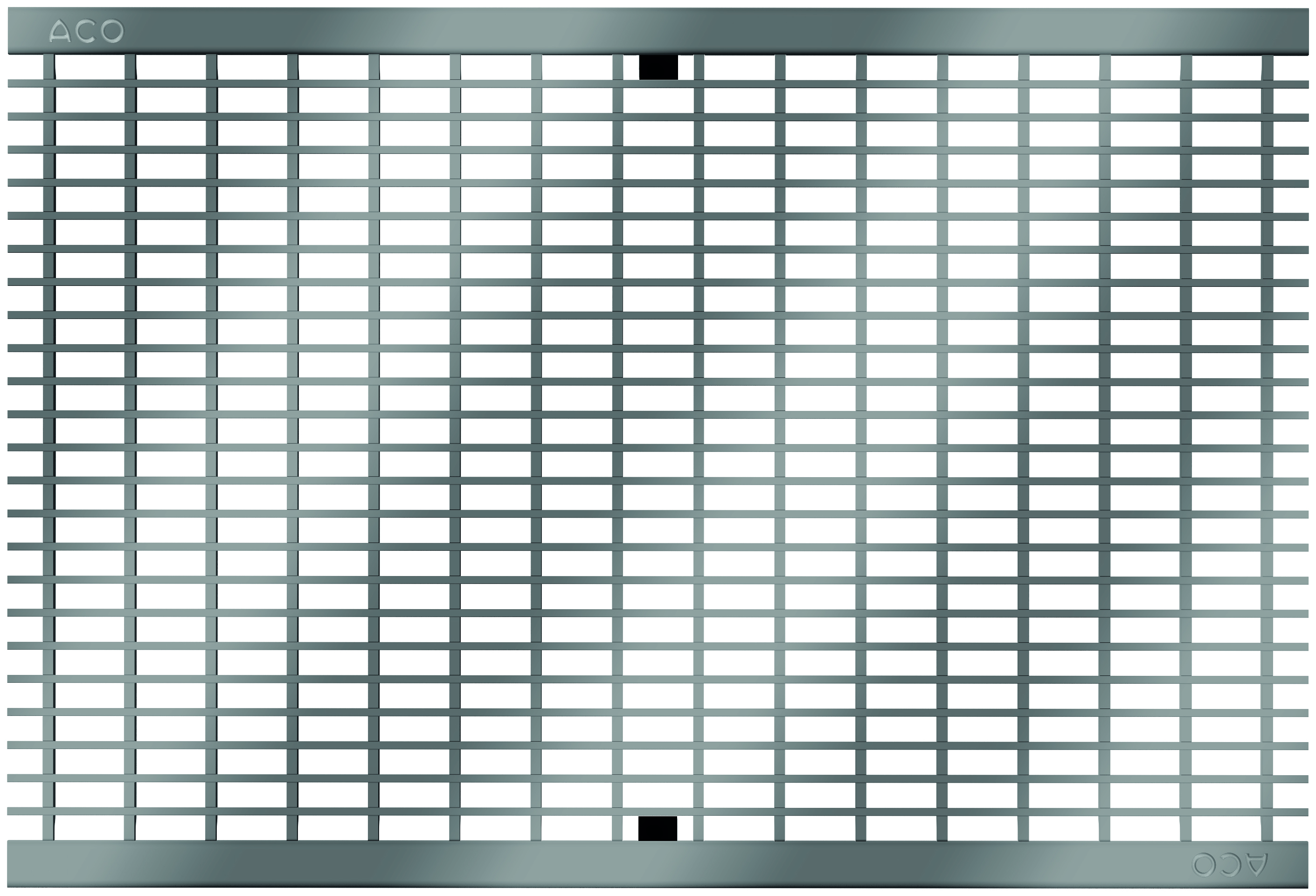

Verkkoritilä B125

Materiaali Pituus (mm) leveys (mm) Rakoväli (mm) Vesireikien pinta-ala (cm²/m) Paino (kg) Artikkeli No.
Sinkitty teräs 500 338 30 x 10 2028 9.2 133674
Ruostumaton teräs 500 338 30 x 10 2028 9.2 133677

Kuormitusluokka C 250
Soveltuvuus: Kevyen huoltoliikenteen alueet (esim, jakeluautot), paikoitusalueet ja laatoitetut alueet


Valurautaritilä C250

Materiaali Pituus (mm) leveys (mm) Rakoväli (mm) Vesireikien pinta-ala (cm²/m) Paino (kg) Artikkeli No.
Valurauta 500 338 12 1146 17.9 13870

Valurautaritilä C250

Materiaali Pituus (mm) leveys (mm) Rakoväli (mm) Vesireikien pinta-ala (cm²/m) Paino (kg) Artikkeli No.
Valurauta 500 338 30 x 18 1381 16.3 13873

Verkkoritilä C250

Materiaali Pituus (mm) leveys (mm) Rakoväli (mm) Vesireikien pinta-ala (cm²/m) Paino (kg) Artikkeli No.
Sinkitty teräs 500 338 30 x 10 2028 10.3 133675
Ruostumaton teräs 500 338 30 x 10 2028 10.3 133678

Kuormitusluokka D 400
Soveltuvuus: Paloasemat, rahtiterminaalit, linja-auto-asemat ja -laiturit, huoltoasemien jakelukentät


Valurautaritilä D400

Materiaali Pituus (mm) leveys (mm) Rakoväli (mm) Vesireikien pinta-ala (cm²/m) Paino (kg) Artikkeli No.
Valurauta 500 338 12 1146 23.0 13871

Valurautaritilä D400

Materiaali Pituus (mm) leveys (mm) Rakoväli (mm) Vesireikien pinta-ala (cm²/m) Paino (kg) Artikkeli No.
Valurauta 500 338 25 x 18 1146 24.6 13874

Verkkoritilä D400

Materiaali Pituus (mm) leveys (mm) Rakoväli (mm) Vesireikien pinta-ala (cm²/m) Paino (kg) Artikkeli No.
Sinkitty teräs 500 338 30 x 10 2028 15.5 133676
Ruostumaton teräs 500 338 30 x 10 2028 15.5 133679

Kuormitusluokka E 600
Soveltuvuus: Teollisuusalueet, satamat, trukilla liikennöitävät alueet


Valurautaritilä E600

Materiaali Pituus (mm) leveys (mm) Rakoväli (mm) Vesireikien pinta-ala (cm²/m) Paino (kg) Artikkeli No.
Valurauta 500 338 12 1146 23.0 13871

Valurautaritilä E600

Materiaali Pituus (mm) leveys (mm) Rakoväli (mm) Vesireikien pinta-ala (cm²/m) Paino (kg) Artikkeli No.
Valurauta 500 338 25 x 18 1146 24.6 13874

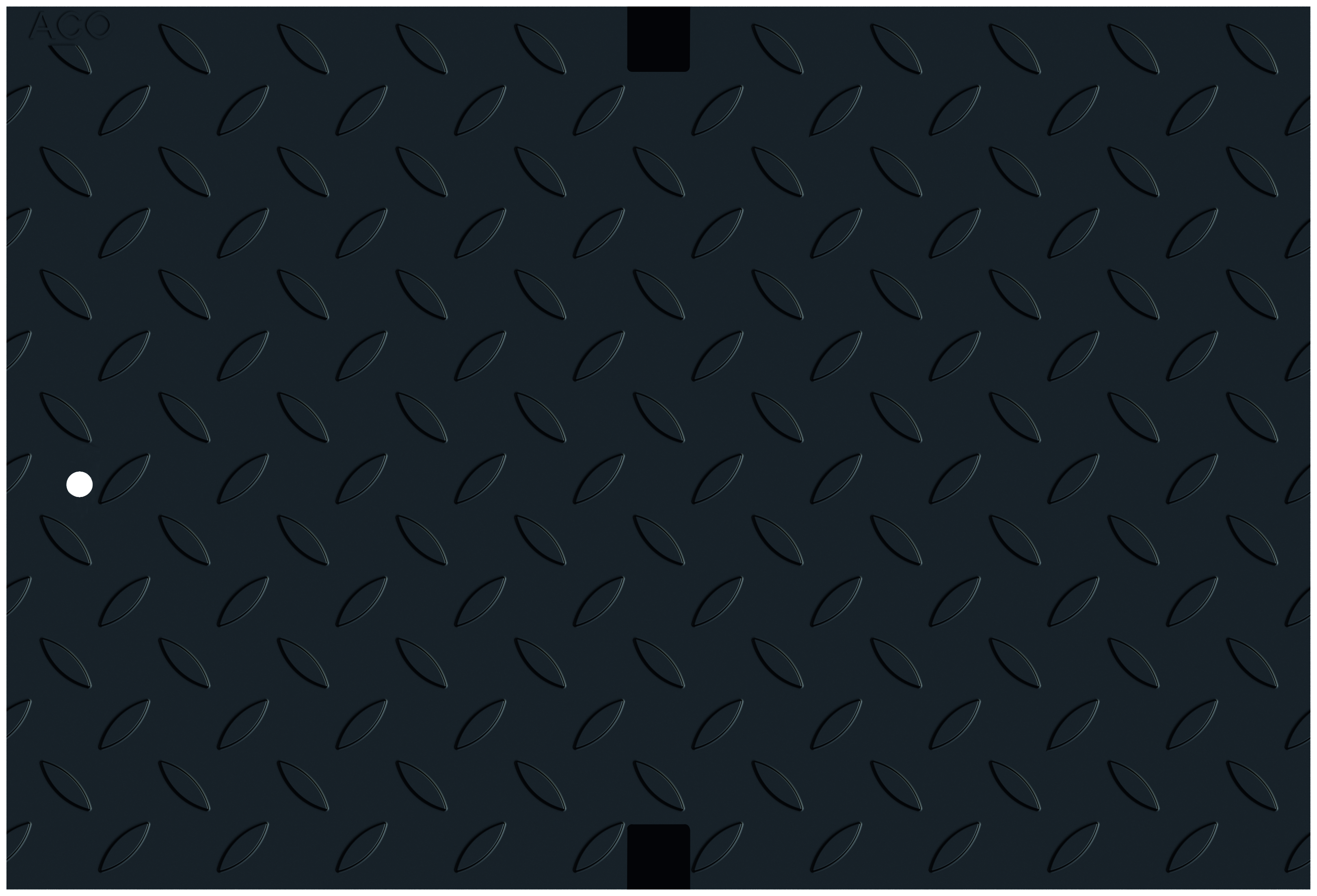

Valurautakansi E600, (kyynellevy)

Materiaali Pituus (mm) leveys (mm) Rakoväli (mm) Vesireikien pinta-ala (cm²/m) Paino (kg) Artikkeli No.
Valurauta 500 338 - - 25.8 13872

Lataukset
Lataa multiline mittapiirrustukset tästä
